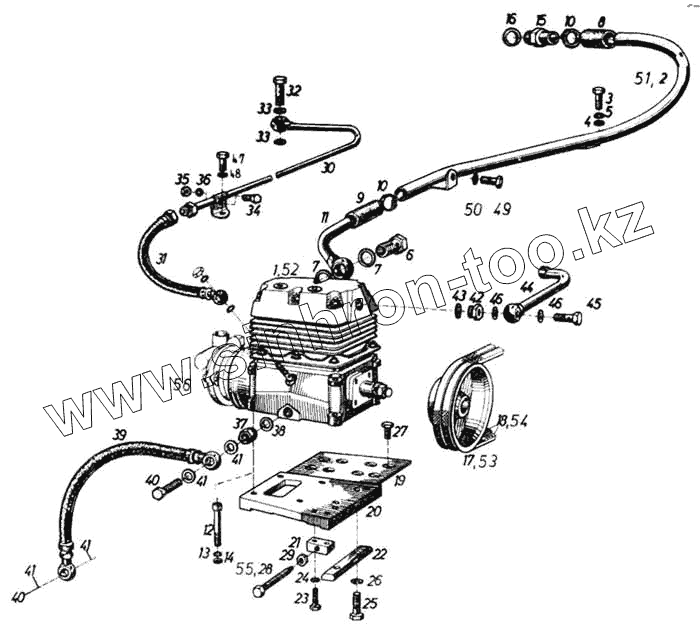

Каталог запасных частей к технике: Ikarus 260.50. Установка воздушного компрессора
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
18
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
33
34
35
35
36
36
37
38
39
40
40
40
41
41
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61.260-0000 | Компрессор воздушный двухцилиндровый | |
| 1 | 3.54101-7815 | Компрессор воздушный двухцилиндровый | |
| 2 | 3.54120-5812 | Труба всасывания | |
| 2 | 3.54120-5811 | Труба всасывания | |
| 3 | МSZ 2463-10.9 | Болт М6х12 | |
| 4 | МSz 2201 8К2 | Шайба М8 | |
| 4 | МSZ КGSТ 280 | Шайба М3 | |
| 5 | МSz 2210 | Шайба пружинная М14 | |
| 5 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 6 | 3.98151-0004 | Винт полый 20 А | |
| 6 | МVGSZ 625 | Винт полый 20 А | |
| 7 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 8 | 3.96301-0810 | Шланг водяной | |
| 9 | 3.96301-0811 | Шланг водяной | |
| 10 | АWАВ SМS 32 | Хомут стяжной для шланга | |
| 10 | 3.97409-7808 | Хомут стяжной для шланга | |
| 11 | 3.54150-5001 | Труба всасывания | |
| 12 | МSz 2467-10.9 8К2 | Болт М8х37 | |
| 13 | МSz 2210 | Шайба пружинная М14 | |
| 13 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 14 | МSz 2201 | Шайба М14 | |
| 14 | МSZ КGSТ 280 | Шайба М3 | |
| 15 | 1.98131-007 | Штуцер резьбовой | |
| 16 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 17 | 3.54201-0059 | Шкив | |
| 18 | 3.96820-6806 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 18 | 3.96820-6808 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 18 | 3.96820-6843 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 19 | 1.54302-0005 | Плита основная | |
| 20 | 3.54302-0801 | Щит подшипника | |
| 21 | 1.97480-0100 | Планка направляющая | |
| 22 | 1.54306-0006 | Планка стопорная | |
| 23 | МSz 2463-10.9 6К2 | Болт М6х15 | |
| 24 | МSz 2210 | Шайба пружинная М14 | |
| 24 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 25 | МSz 2463-10.9 10К2 | Болт М8х18 | |
| 26 | МSz 2210 | Шайба пружинная М14 | |
| 26 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 27 | МSz 2463-10.9 | Болт М14х32 | |
| 28 | 1.90440-0018 | Болт регулировочный | |
| 29 | МSz 2260-8 | Гайка шестигранная М8 | |
| 30 | 3.05701-5858 | Трубка нагнетательная | |
| 31 | 3.05701-5871 | Маслопровод нагнетательный | |
| 32 | 1.90420-0009 | Винт полый | |
| 33 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 34 | МSz 2463-10.9 | Болт М14х32 | |
| 35 | МSz 2260-8 | Гайка шестигранная М8 | |
| 35 | МSZ 2260-8 | Гайка шестигранная М6 | |
| 36 | МSz 2210 | Шайба пружинная М14 | |
| 36 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 37 | 1.98130-0012 | Ниппель | |
| 38 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 39 | 3.96341-5802 | Маслопровод сливной | |
| 40 | 3.98151-0003 | Винт полый | |
| 40 | МVGSV 625 | Винт полый 13А | |
| 41 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 42 | 1.98130-0005 | Пробка резьбовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
