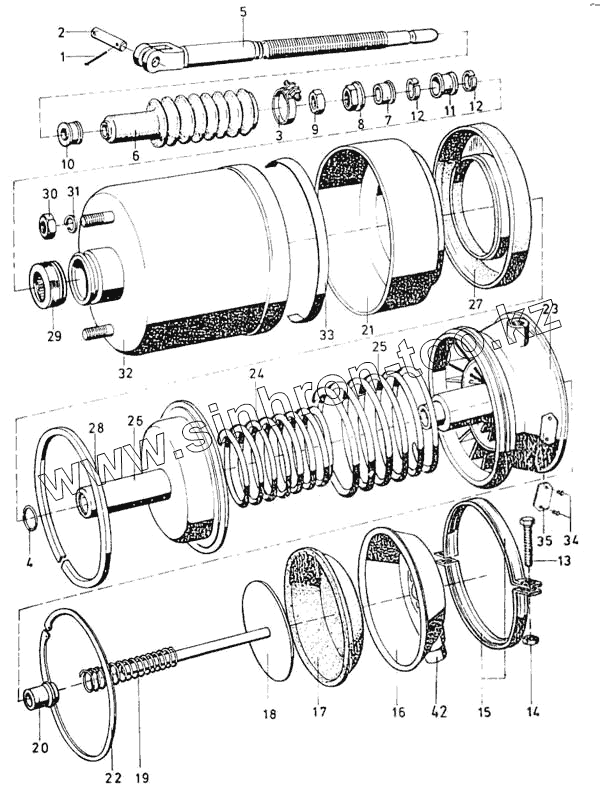

Каталог запасных частей к технике: Ikarus 260.50. Тормозной цилиндр двухстороннего действия
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МSZ КG5Т 220 | Шплинт 4х22 | |
| 1 | МSZ 2224 | Шплинт 4х20 | |
| 2 | 576-5002 | Штифт | |
| 3 | 28690-113110 | Хомут 44-56 | |
| 3 | 4В 31464/3 | Хомут 44-56 | |
| 4 | 590-5175 | Пружина натяжная | |
| 5 | 596-5113 | Шток поршня в сборе | |
| 5 | 596-5126 | Шток поршня в сборе | |
| 6 | 593-8517 | Чехол защитный | |
| 7 | 593-5087 | Втулка направляющая | |
| 8 | 558-5009 | Гайка с буртиком | |
| 9 | 561-5014 | Гайка низкая | |
| 10 | 593-5041 | Опорное кольцо | |
| 11 | 564-5004 | Нажимная деталь | |
| 12 | 593-5048 | Кольцо | |
| 13 | МSZ 2463 8.8 | Болт М10х50 | |
| 14 | МSZ 2260 | Гайка шестигранная М6 | |
| 15 | 587-5049 | Хомут | |
| 16 | 586-5034 | Крышка сварная | |
| 17 | 593-8009 | Мембрана резиновая | |
| 18 | 586-5008 | Поршень сварной | |
| 19 | 590-5095 | Пружина нажимная | |
| 19 | 590-5202 | Пружина нажимная | |
| 20 | 593-5050 | Втулка | |
| 21 | 593-8519 | Чехол защитный | |
| 22 | 4А 82902/6 | Стопорное кольцо | |
| 23 | 517-5023 | Фланец | |
| 23 | 517-5033 | Фланец | |
| 24 | 590-5143 | Пружина нажимная | |
| 25 | 590-5147 | Пружина нажимная | |
| 26 | 586-5067 | Поршень сварной | |
| 27 | 593-9041 | Манжет поршня | |
| 28 | 393-3035 | Втулка направляющая | |
| 29 | 56-5126 | Уплотнительное кольцо в сборе | |
| 30 | МSZ 2260 | Гайка шестигранная М6 | |
| 31 | МSZ 2210 | Шайба пружинная М8 | |
| 32 | 586-5066 | Цилиндр сварной | |
| 33 | 393-5097 | Предупредительная лента | |
| 33 | 593-5099 | Предупредительная лента | |
| 33 | 593-5097 | Предупредительная лента | |
| 34 | Шплинт МSZ 2246 | 3х4 | |
| 35 | 588-5126 | Доска типа | |
| 36 | 596-5123 | Шток поршня в сборе | |
| 37 | 60241-131 | Тормозной цилиндр двухстороннего действия | |
| 38 | 60241-132 | Тормозной цилиндр двухстороннего действия | |
| 39 | 60900-039000 | Ремонтный набор для маленьких ремонтов | |
| 40 | 60900-040000 | Ремонтный набор для больших ремонтов | |
| 41 | 588-5173 | Доска типа /для смены после больших ремонтов, синего цвета/ | |
| 42 | 593-5102 | Чехол защитный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
