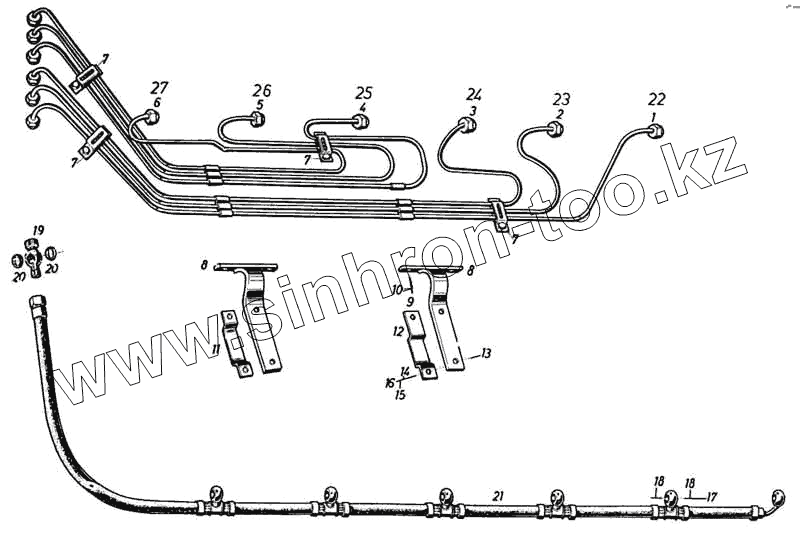

Каталог запасных частей к технике: Ikarus 260.50. Топливопроводы
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
10
10
11
12
13
13
14
15
15
16
17
17
17
18
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3.10301-5870 | Трубка нагнетательная к цилиндру № 1 | |
| 1 | 1.10301-5081 | Трубка нагнетательная к цилиндру № 1 | |
| 2 | 3.10301-5379 | Трубка нагнетательная к цилиндру № 2 | |
| 2 | 1.10301-5082 | Трубка нагнетательная к цилиндру № 2 | |
| 3 | 1.10301-5083 | Трубка нагнетательная к цилиндру № 3 | |
| 3 | 3.10301-5880 | Трубка нагнетательная к цилиндру № 3 | |
| 4 | 1.10301-5084 | Трубка нагнетательная к цилиндру № 4 | |
| 4 | 3.10301-5882 | Трубка нагнетательная к цилиндру № 4 | |
| 5 | 1.10301-5085 | Трубка нагнетательная к цилиндру № 5 | |
| 5 | 3.10301-5883 | Трубка нагнетательная к цилиндру № 5 | |
| 6 | 3.10301-5884 | Трубка нагнетательная к цилиндру № 6 | |
| 6 | 1.10301-5086 | Трубка нагнетательная к цилиндру № 6 | |
| 7 | 1. 97401-6006 | Хомут стяжной | |
| 8 | 1.10340-5001 | Кронштейн | |
| 9 | МSz 2463-10.9 | Болт М14х32 | |
| 10 | МSZ КСSТ2665 | Шайба пружинная 8 К2 | |
| 10 | МSz 2210 | Шайба пружинная М14 | |
| 11 | 1.97401-0044 | Хомут стяжной | |
| 12 | 1.97401-0045 | Хомут стяжной | |
| 13 | МSZ КGSТ 280 | Шайба М3 | |
| 13 | МSz 2463-10.9 | Болт М14х32 | |
| 14 | МSz-2201 | Шайба М6 | |
| 15 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 15 | МSz-2210 | Шайба пружинная М6 К2 | |
| 16 | МSz 2260-8 | Гайка шестигранная М8 | |
| 17 | 3 А МVGSZ 625 | Винт полый | |
| 17 | 3.98151-0008 | Винт полый | |
| 17 | 3.98151-0830 | Винт полый | |
| 18 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 19 | 1.98101-2006 | Угольник поворотный двойной | |
| 20 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 21 | 3.12301-5801 | Пробка просачившегося топлива | |
| 22 | 3.10301-5878 | Трубка нагнетательная к цилиндру № 1 | |
| 23 | 3.10301-5879 | Трубка нагнетательная к цулиндру № 2 | |
| 24 | 3.10301-5880 | Трубка нагнетательная к цилиндру № 3 | |
| 25 | 3.10301-5882 | Трубка нагнетательная к цилиндру № 4 | |
| 26 | 3.10301-5883 | Трубка нагнетательная к цилиндру № 5 | |
| 27 | 3.10301-5884 | Трубка нагнетательная к цилиндру № 6 | |
| 28 | 3.10301-6877 | Трубка нагнетательная к цилиндру | |
| 29 | 3.10301-6881 | Трубка нагнетательная к цилиндру |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
