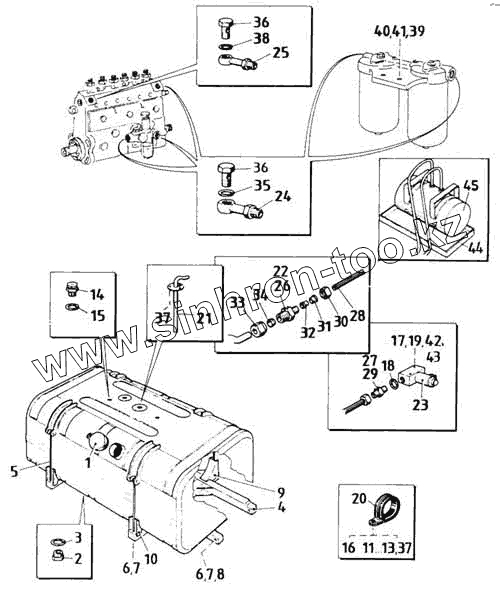

Каталог запасных частей к технике: Ikarus 260.50. Топливный бак и топливопроводы
1
2
3
4
5
6
6
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910.13-1502-000В | 910.13-1502-000В | Бак топливный в сборе | |
| 1 | 3-2136-00-0 | Пробка бака | |
| 2 | 910.13-1502-006 | Винт-заглушка с буртиком | |
| 3 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 4 | 260.04-1501-010В | Станина в сборе | |
| 5 | 280.04-1501 -002В | Болт стопорный | |
| 6 | МSZ КGSТ 280 | Шайба М3 | |
| 7 | МSZ КGSТ 2326 | Гайка стопорная М10В | |
| 8 | МSZ 2461-8.8 | Болт с шестигранной головкой М10Х75А | |
| 9 | 280.04-1501-001 | Гнездо | |
| 10 | 280.04-1501-003 | Гнездо | |
| 11 | МSZ КGSТ 280 | Шайба М3 | |
| 12 | МSZ 2260-6 | Гайка шестигранная М3 | |
| 13 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 14 | 910.17-1502-000 | Клапан предохранительный в сборе | |
| 15 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 16 | МSZ 10107 | Винт Lm 4,8х16 АВ | |
| 17 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 18 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 19 | МSZ КGSТ 280 | Шайба М3 | |
| 20 | 910.28-3804-000L | Хомут для трубопровода в сборе | |
| 21 | 910.01 -1509-000А | Труба всасывающая в сборе | |
| 22 | 262.00-1503-022 | Винт соединительный | |
| 23 | FSZ-216 | Запорный клапан топлива | |
| 24 | 365.01-1503-008 | Элемент соединительный кольцевой в сборе | |
| 25 | 365.01-1503-006 | Элемент соединительный кольцевой в сборе | |
| 26 | 365.03-1503-001 | Ниппель | |
| 27 | 250.01-1503-008 | Ниппель | |
| 28 | DIN 74324 | Труба 12х1,5 | |
| 29 | 66.032-0153 | Винт соединительный | |
| 30 | 66.022-0111 | Гайка шестигранная | |
| 31 | 66.011-0106 | Стопорное кольцо | |
| 32 | 66.011-0434 | Гильза жесткости | |
| 33 | 66.022-0112 | Гайка соединительная | |
| 34 | 66.011-0401 | Кольцо насечное | |
| 35 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 36 | 8IVSZ 99050 | Винт полый | |
| 37 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 38 | МSZ18716 | Кольцо уплотнительное А14х18Сu | |
| 39 | МSZ 2260-5 | Гайка шестигранная М4 | |
| 40 | МSZ 2461-6.8 | Болт с шестигранной головкой М12х30 | |
| 41 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 42 | МSZ 2461-6.8 | Болт с шестигранной головкой М12х30 | |
| 43 | МSZ 2260-5 | Гайка шестигранная М4 | |
| 44 | 250.03-1503-020 | Поднос в сборе | |
| 45 | 513.07-0000:00/6 | Топливный бак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
