Каталог запасных частей к технике: Ikarus 260.50. Сборка и подвеска передней оси
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
13
13
14
15
15
16
16
16
17
18
19
20
21
22
23
24
26
27
28
28
28
29
29
29
29
29
30
30
30
31
31
32
32
33
33
34
34
36
38
39
40
41
42
43
43
44
44
45
46
47
47
48
49
49
49
50
50
50
51
51
52
54
55
56
57
59
60
61
62
64
65
66

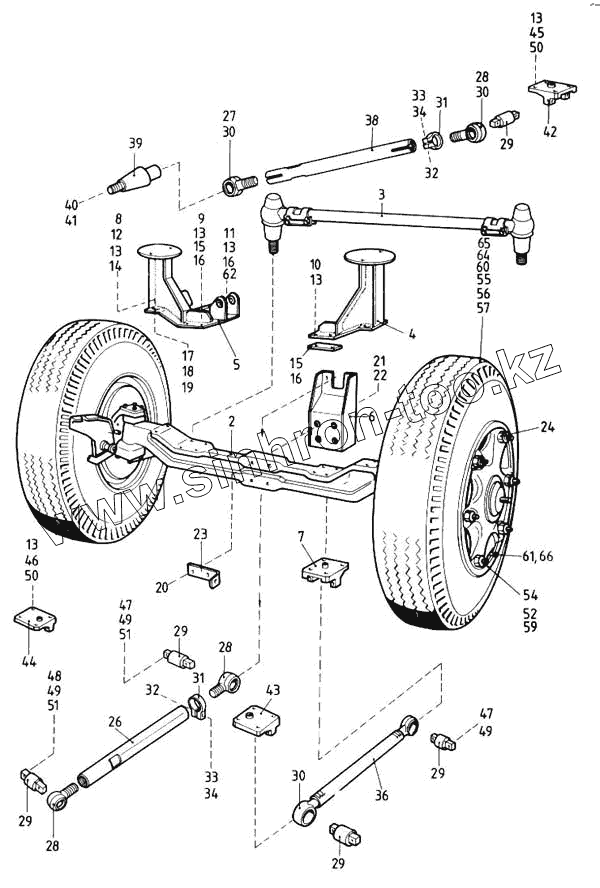

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260.0-3100-000 | Передний мост в сборе | |
| 2 | А4-3 000 008 | Передний мост | |
| 3 | 14 15095 327 | Поперачная рулевая тяга | |
| 4 | 910.07-3100-000 | Кронштейн пневматической рессоры, левый в сборе | |
| 5 | 910.29-3100-000 | Кронштейн пневматической рессоры, правый, в сборе | |
| 6 | 910.28-3100-000 | Верхний кронштейн, в сборе | |
| 7 | 910.09-3100-000А | Нижний кронштейн в сборе | |
| 8 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 9 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 10 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 11 | 284.00-3103-001 | Болт II.М16х1,5х199 | |
| 11 | 284.00-3103-001В | II М16х1,5х200 | |
| 12 | МSZ КGSТ 280 | Шайба М3 | |
| 13 | МSZ 2290-8 | Гайка шестигранная 14х1,5 | |
| 14 | МSZ 2291-06 | Гайка шестигранная М16х1,5 | |
| 15 | 280.00-3100-003 | Стопорная пластинка | |
| 16 | 254.80-3100-002 | Стопорная пластина | |
| 16 | 282.01-3103-001А | Стопорная пластина | |
| 17 | 280.00-3100-004А | Распорная пластина | |
| 18 | 280.00-3100-004В | Распорная пластина | |
| 19 | 250.02-3100-083С | Распорная пластина | |
| 20 | 280.00-3100-001А | Болт с шестигранной головкой | |
| 21 | 250.02-3100-045 | Стопорная пластинка | |
| 22 | МSZ 2290-10 | Гайка шестигранная М16х1,5 | |
| 23 | 250.02-3100-076 | Консоль | |
| 24 | 750.00-3100-010 | Гайка к болту колеса | |
| 25 | 910.03-3103-000А | Качащийся рычаг, в сборе | |
| 26 | 910.03-3103-001А | Качающийся рычаг, в сборе | |
| 27 | 910.03-3103-002А | Головка качающегося рычага | |
| 28 | 910.03-3103-022В | Головка качающегося рычага | |
| 29 | 3567 | Шаровой шарнир | |
| 30 | МSZ 231 | Пружинное стопорное кольцо 45 | |
| 31 | 250.00-3103-033 | Хомут | |
| 32 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 33 | МSZ 2290-8 | Гайка шестигранная 14х1,5 | |
| 34 | 254.01-3103-001 | Крепежный хомут | |
| 35 | 910.04-3103-000А | Качающийся рычаг, в сборе | |
| 36 | 910.04-3103-001А | Качающийся рычаг, полный | |
| 37 | 910-05-3103-000G | Качающийся рычаг, в сборе | |
| 38 | 910.03-3103-001К | Труба качающегося рычага | |
| 39 | 3566 | Шаровой шарнир | |
| 40 | DIN 937-8 | М39х1,5 | |
| 41 | МSZ КGSТ 220 | Шплинт 2х16 | |
| 42 | 910.09-3103-000В | Нижний кронштейн, в сборе | |
| 43 | 910.35-3100-000А | Кронштейн каркаса I., в сборе | |
| 43 | 910.11-3103-000А | Кронштейн каркаса I., в сборе | |
| 44 | 910.11-3103-000В | Кронштейн каркаса I., в сборе | |
| 44 | 910.35-3100-000В | Кронштейн каркаса I., в сборе | |
| 45 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 46 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 47 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 48 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 49 | 190.00-3103-009В | Стопорная пластина | |
| 49 | 282.01-3103-001В | Стопорная пластинка | |
| 50 | 254.00-3100-002 | Стопорная пластинка | |
| 50 | 282.01-3103-00lА | Стопорная пластина | |
| 51 | МSZ 2290-8 | Гайка шестигранная 14х1,5 | |
| 52 | 750.00-3142-020 | Планка прижимная | |
| 53 | 910.01-3103-000С | Шина в сборе | |
| 54 | 8.00-20" | Комплект трехсегментный в сборе | |
| 55 | 20"/200 | Лента защитная | |
| 56 | 11.00 20" | Камера | |
| 57 | 11.00-20" РR 16 V5:V7 | Покрышка | |
| 58 | 910.01-3103-000К | Покрышка в сборе | |
| 59 | 8.25-225М | Обод колеса | |
| 60 | 12Н 22,5 | Покрышка | |
| 61 | №-920 | Клапан | |
| 62 | 282.01-3103-001С | Стопорная пластина | |
| 63 | 910.01-3103-0000 | Шина в сборе | |
| 64 | 11.00-20" РR16 SТС | Покрышка | |
| 65 | 20"/240 | Лента защитная | |
| 66 | МSZ 18720 | Клапан А 127 3-1 | |
| 67 | 910.41-3100-000С | Нижний кронштейн в сборе | |
| 68 | 910.18-3103-000А | Качаюшийся рычаг, в сборе | |
| 69 | 910.16-3103-002А | Головка качающегося рычага | |
| 70 | 910.16-3103-002В | Головка качающегося рычага | |
| 71 | 3360 | Шаровой шарнир | |
| 72 | 5638 | Стопорное кольцо | |
| 72 | 910.16-3103-003 | Стопорное кольцо | |
| 73 | 298.00-3103-012 | Крепежный хомут | |
| 74 | 910.19-3103-000А | Качающийся рычаг, в сборе | |
| 75 | 910.19-3103-00А | Качающийся рычаг, полный | |
| 76 | 3660 | Паровой шарнир | |
| 77 | 910.20-3103-000G | Качающийся рычаг, в сборе | |
| 78 | 3661 | Паровой шарнир | |
| 79 | 910.41-3100-000А | Нижний кронштейн в сборе | |
| 80 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 81 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 82 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 83 | МSZ 2490-8.8 | Болт с шестигранной головкой М14х1,5х40 | |
| 84 | 910.01-3103-000Н | Покрышка, в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
