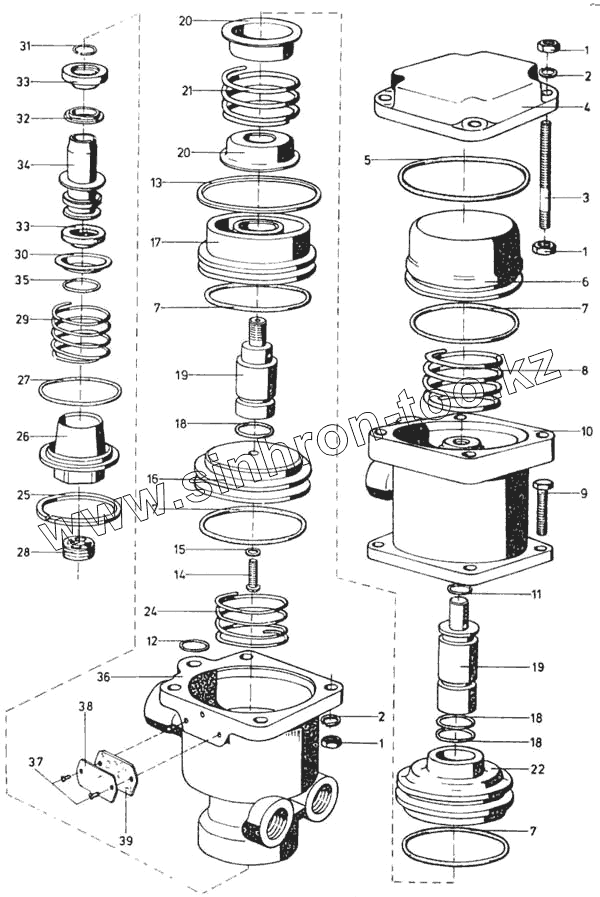

Каталог запасных частей к технике: Ikarus 260.50. Распределительный клапан прицепа
1
1
1
2
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
20
21
22
24
25
26
26
27
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МSZ 2260 | Гайка шестигранная М6 | |
| 2 | МSZ 2210 | Шайба пружинная М8 | |
| 3 | 548-5005 | Винт установочный | |
| 4 | 520-5003 | Крышка | |
| 5 | 593-6528 | Кольцо "О"-образное | |
| 6 | 565-5005 | Поршень стояночного тормоза | |
| 7 | 593-6530 | Кольцо "О"-образное | |
| 8 | 590-5115 | Пружина нажимная | |
| 9 | МSZ 2463 | Болт М6х15 | |
| 10 | 514-5017 | Корпус средний | |
| 11 | 593-6531 | Кольцо "О"-образное | |
| 12 | 593-6513 | Кольцо "О"-образное | |
| 13 | 570-5109 | Шайба | |
| 14 | МSZ 2452 | Болт М5х10 | |
| 15 | МSz 18716 | Кольцо резиновое уплотнительное А8х14А1 | |
| 16 | 565-5045 | Поршень | |
| 17 | 564-5002 | Поршень промежуточный | |
| 18 | 593-6552 | Кольцо "О"-образное | |
| 19 | 554-5014 | Шатун, нижняя-верхняя часть, вмонтированный | |
| 19 | 56-5140 | Шатун, нижняя-верхняя часть, вмонтированный | |
| 20 | 587-5056 | Тарелка пружины | |
| 21 | 590-5114 | Пружина нажимная | |
| 22 | 564-5003 | Поршень опережения | |
| 23 | 556-5052 | Шток поршня, верхний | |
| 24 | 590-5101 | Пружина нажимная | |
| 25 | МSZ 231 | Пружинное стопорное кольцо 45 | |
| 26 | 56-5090 | Выпускной клапан | |
| 26 | 553-5002 | Направляющая деталь | |
| 27 | 593-6550 | Кольцо "О"-образное | |
| 29 | 590-5099 | Пружина нажимная | |
| 30 | 587-5057 | Тарелка пружины | |
| 31 | 590-5152 | Пружина натяжная | |
| 32 | 569-5031 | Седло клапана | |
| 33 | 593-9507 | Резиновый манжет | |
| 34 | 568-5021 | Поршень | |
| 35 | 593-6529 | Кольцо "О"-образное | |
| 36 | 505-5026 | Корпус | |
| 37 | DIN 7513 | Винт самонарезающий для маталла ВМ 3х6 | |
| 38 | 588-5126 | Доска типа | |
| 39 | 594-5042 | Прокладка войлочная | |
| 40 | 60222-321 | Распределительный клапан прицепа | |
| 41 | 60910-01000 | Ремонтный набор для маленьких ремонтов | |
| 42 | 60910-002000 | Ремонтный, набор для больших ремонтов | |
| 43 | 988-0029 | Доска типа /для смены после больших ремонтов, синего цвета/ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
