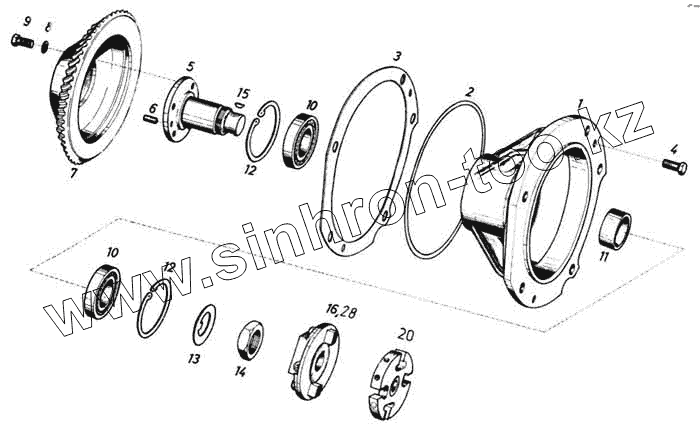

Каталог запасных частей к технике: Ikarus 260.50. Привод топливного насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
20
28
28
Позиция на иллюстрации Заводской номер детали Название детали
1 1.11304-0003 Кронштейн подшипника
2 3.96501-0801 Кольцо О-образное
3 3.90701-0807 Пластинка установочная толщиной 0,15 мм
4 МSz 2463-10.9 Болт М14х32
5 1.11302-0018 Вал привода
6 3.91312-0006 Штифт установочный
7 3.11399-6802 Комплект конических шестерен
8 МSZ КGSТ М8
8 МSz 2210 Шайба пружинная М14
9 МSz 2463-10.9 Болт М14х32
10 МSz 7610 Шарикоподшипник радиальный однорядный 6005 С3
11 1.93020-0074 Втулка распорная
12 МSz 231 Пружинное стопорное кольцо 52
13 3.90803-0001 Пластинка стопорная
14 1.90501-0017 Гайка шестигранная
15 МSz 311/1 Шпонка сегментная 4х6,5
16 WZМ-К1.1.00.00 Полумуфта регулируемая
17 460.01.202-24 Полумуфта регулируемая ВАRКАS
17 04.6303.028/4 Полумуфта регулируемая ВАRКАS
17 04.63003.028/4 Полумуфта регулируемая ВАRКАS
18 IРМ-385.08.00 Полумуфта регулируемая
18 YРМ-385.08.00 Полумуфта регулируемая
19 51.11305-7004 Полумуфта регулируемая ВОSСН ZКН 24/27Z
20 WZМ-К1.3.10.00 Шайба поводковая
21 04.63015-007/4 Щайба поводковая ВАRКАS
21 460.01-303-04 Щайба поводковая ВАRКАS
22 IРМ-385.08.06 Шайба поводковая
22 YРМ-385.08.06 Шайба поводковая
23 1.11305-0010 Шайба поводковая
24 3.90701-0808 Пластинка регулировочная толщиной 0,20мм
25 3.90701-0809 Пластинка регулировочная толщиной 0,30 мм
26 3.90701-0805 Набор установочных шайб
26 3.90701-0806 Набор установочных шайб
27 WZМ-К10 Е06 Полумуфта регулируемая
28 IРМ 720.00.00 Полумуфта регулируемая
28 IРМ М20.00.00 Полумуфта регулируемая
29 1.11305-7004 Полумуфта регулируемая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
