Каталог запасных частей к технике: Ikarus 260.50. Подвеска
1
2
3
3
3
3
4
4
4
4
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
31
31
32
32
32
33
34
34
34
34
36
37
38
39
40
40
40
41
42
43
44
45
46
47

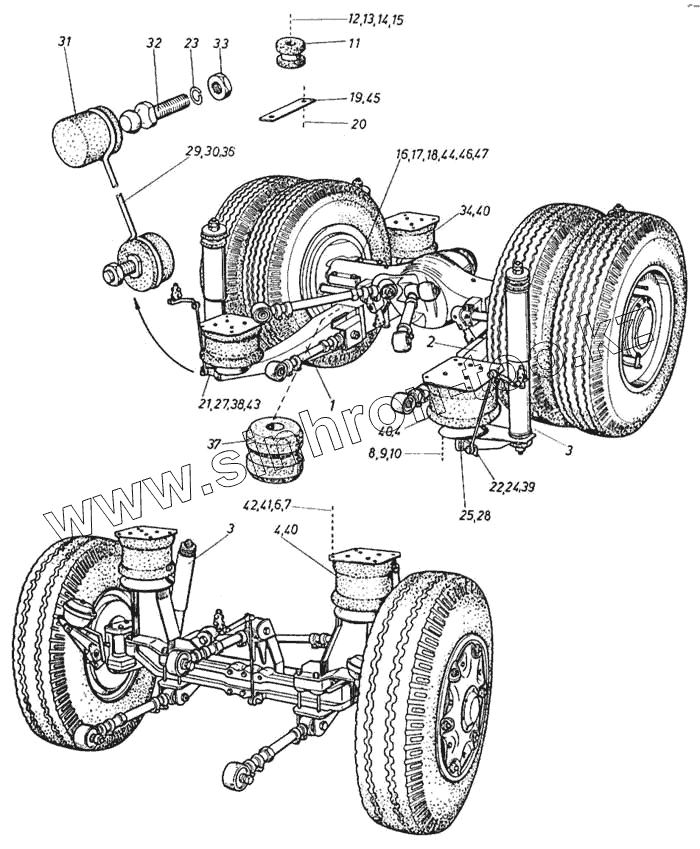

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.02-3361-000 | Кройштейн воздушной рессоры правый | |
| 2 | 250.02-3361-000Т | Кройштейн воздушной рессоры левый | |
| 3 | 62-010501 | Амортизатор | |
| 3 | 62-010551 | Амортизатор | |
| 3 | 62-010201 | Амортизатор | |
| 4 | Т1-116-00-4 | Рессора воздушная | |
| 4 | Т1-116-00-5 | Рессора воздушная | |
| 4 | Т1-116-00-6 | Рессора воздушная | |
| 5 | 910.04-3740-000Е | Тяга управления в сборе | |
| 6 | 280.00-3740-001 | Болт М8х20 | |
| 6 | МSZ 10112 | Болт М8х20 | |
| 7 | МSZ 2210 | Шайба пружинная М8 | |
| 8 | МSZ 2463 | Болт М6х15 | |
| 8 | МSZ 2467-6.8 | Болт М12х30 | |
| 9 | МSZ 2210 | Шайба пружинная М8 | |
| 10 | МSZ КGSТ 280 | Шайба М3 | |
| 11 | Т-649 | Упор резиновый | |
| 12 | 250.00-3741-006 | Тарелка резинового упора | |
| 13 | 250.00-3741-005 | Кольцо резинового улора | |
| 14 | МSZ 2210 | Шайба пружинная М8 | |
| 15 | МSZ 2490-6.8 | Болт М14х1,5х35 | |
| 16 | 250.02-3741-008 | Болт креплений кронштейна воздушной рессоры | |
| 17 | МSZ 2203 | Шайба коническая М20 | |
| 18 | МSZ 2202 | Шайба сферическая М20 | |
| 19 | 250.00-3741-009 | Пластинка стопорная | |
| 20 | МSZ 2290-10 | Гайка шестигранная М16х1,5 | |
| 21 | 290.00-3741-001 | Кронштейн | |
| 22 | 280.00-3741-001Т | Кронштейн | |
| 23 | МSZ 2210 | Шайба пружинная М8 | |
| 24 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 25 | МSZ 2461-6.8 | Болт с шестигранной головкой М12х30 | |
| 26 | 910.04-3740-000F | Тяга управления в сборе | |
| 27 | 250.01-3741-011 | Кронштейн | |
| 28 | 250.01-3741-011Т | Кронштейн | |
| 29 | 910.04-3740-001Е | Тяга управления | |
| 30 | 910.04-3740-001F | Тяга управления | |
| 31 | 910.01-3740-002 | Головка резиновая | |
| 31 | 910.04-3740-002 | Головка резиновая | |
| 31 | 910.04-3740-002 | Головка резиновая | |
| 32 | 910.01-3740-003 | Палец шаровой | |
| 32 | 910.04-3740-003 | Палец шаровой | |
| 32 | 910.04-3740-003 | Палец шаровой | |
| 33 | МSZ 2260 | Гайка шестигранная М6 | |
| 34 | Т1-116-00-06 | Рессора воздушная | |
| 34 | Т1-116-00-05 | Рессора воздушная | |
| 34 | Т1-116-00-04 | Рессора воздушная | |
| 34 | Т1-116-00-02 | Рессора воздушная | |
| 35 | 910.04-3740-000С | Тяга управления в сборе | |
| 36 | 910.04-3740-001С | Тага управления в сборе | |
| 37 | Н II .А 1800-В-35 | Упор резиновый | |
| 38 | 256.00-3741-001 | Кронштейн | |
| 39 | 256.00-3741-001Т | Кронштейн | |
| 40 | Т1-148-00 | Рессора воздушная | |
| 41 | МSZ КGSТ 280 | Шайба М3 | |
| 42 | 280.00-3740-002 | Болт | |
| 43 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 44 | 280.01-3741-002 | Болт крепления кронштейна воздушной рессоры | |
| 45 | 280.01-3711-001 | Пластинка стопорная | |
| 46 | 280.01-3741-004 | Шайба сферическая | |
| 47 | 280.01-3741-003 | Шайба коническая | |
| 48 | МSZ 2290-10 | Гайка шестигранная М16х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
