Каталог запасных частей к технике: Ikarus 260.50. Подрессоривание
1
2
3
3
3
4
4
6
6
7
7
8
8
8
9
10
10
11
11
12
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
33
33
33
34
35
37
38
39
40

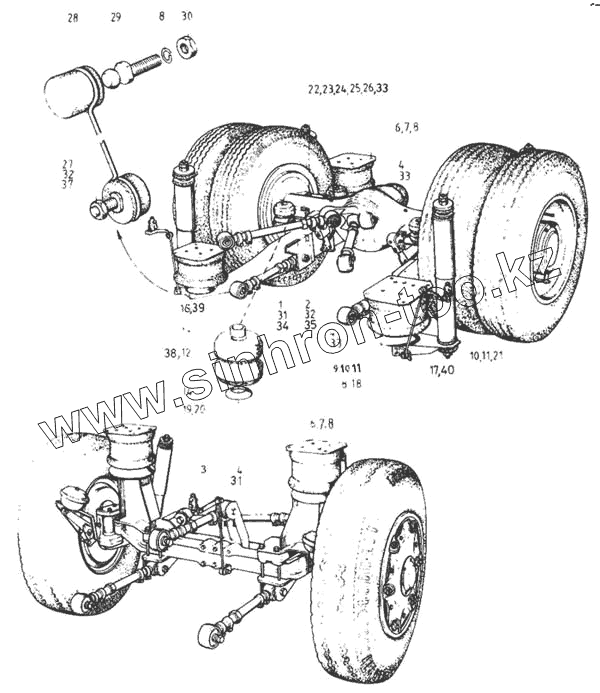

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 282.00-3361-000 | Кронштейн пневматичестай рессоры, правый | |
| 2 | 282.00-3361-000Т | Кронштейн пневматической рессоры, левый | |
| 3 | 62-010551 | Амортизатор | |
| 3 | 62-010901 | Амортизатор | |
| 3 | 62-010501 | Амортизатор | |
| 4 | Т1-116-00-5 | Рессора воздушная | |
| 5 | 910.04-3740-000Е | Тяга управления в сборе | |
| 6 | 280.00-3740-002 | Болт | |
| 7 | МSZ КGSТ 280 | Шайба М3 | |
| 8 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 9 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 10 | МSZ КGSТ 280 | Шайба М3 | |
| 11 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 12 | Т-649 | Упор резиновый | |
| 13 | 250.00-3741-005 | Кольцо резинового улора | |
| 14 | 250.00-3741-006 | Тарелка резинового упора | |
| 15 | 910.04-3740-000F | Тяга управления в сборе | |
| 16 | 280.00-3741-001 | Кронштейн | |
| 17 | 280.00-3741-001Т | Кронштейн | |
| 18 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 19 | МSZ 2490-6.8 | Болт М14х1,5х35 | |
| 20 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 21 | МSZ 2461-4.8 | Болт М8х22 | |
| 22 | 280.01-3741-002 | Болт крепления кронштейна воздушной рессоры | |
| 23 | 280.01-3741-001 | Стопорная пластина | |
| 24 | 280.01-3741-004 | Шайба сферическая | |
| 25 | 280.01-3741-003 | Шайба коническая | |
| 26 | МSZ 2290-10 | Гайка шестигранная М16х1,5 | |
| 27 | 910.04-3740-001Е | Тяга управления | |
| 28 | 910.04-3740-002 | Головка резиновая | |
| 29 | 910.04-3740-003 | Палец шаровой | |
| 30 | МSZ 2260 | Гайка шестигранная М6 | |
| 31 | Т1-248-00 | Пневматическая рессора | |
| 31 | Т1-142-00 | Пневматическая рессора | |
| 32 | 910.04-374С-001F | Штанга приводная | |
| 33 | МSZ КGSТ 280 | Шайба М3 | |
| 34 | 280.01-3361-000 | Кроштейн пневматической рессоры, правый | |
| 35 | 280.02-3361-000Т | Кронштейн пневматической рессоры, левый | |
| 36 | 910.04-3340-000С | Штанга приводная, в сборе | |
| 37 | 910.04-3740-001С | Тага управления в сборе | |
| 38 | НII.А.1800-В-355 | Резиновый упор | |
| 39 | 256.00-3741-001 | Кронштейн | |
| 40 | 256.00-3741-001Т | Кронштейн | |
| 41 | 443 621 906 800 | Амортизатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
