Каталог запасных частей к технике: Ikarus 260.50. Перепускной клапан (без обратного потока)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

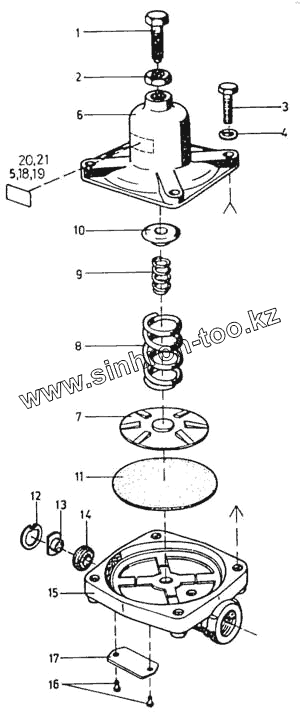

Позиция на иллюстрации	Заводской номер детали		Название детали
1	572-5014		Болт с шестигранной головкой М8х30
2	МSZ 2261		Гайка шестигранная М10
3	МSZ 2463		Болт М6х15
4	МSZ 2210		Шайба пружинная М8
5	593-5081		Таблица
6	520-5010		Корпус пружины
7	575-5001		Тарелка мембраны
8	590-5121		Пружина нажимная
9	590-5083		Пружина нажимная
10	575-5002		Тарелка пружины
11	593-8018		Мембрана
12	4А 42535/6		Стопорное кольцо
13	593-5055		Направляющая деталь
14	593-7016		Резиновое кольцо с канавкой
15	505-5017		Корпус
16	МSZ 2246		Шплинт 3х4
17	588-5126		Доска типа
18	593-5082		Таблица
19	593-5083		Таблица
20	593-5086		Таблица
21	593-5089		Таблица
22	60233-233		Перепускной клапан
23	60233-231		Перепускной клапан
24	60233-232		Перепускной клапан
25	60233-235		Перепускной клапан
26	60233-234		Перепускной клапан
27	60910-023000		Ремонтный набор для маленьких ремонтов
28	60910-024000		Ремонтный набор для больших ремонтов
29	60910-025000		Ремонтный набор для больших ремонтов
30	69910-026000		Ремонтный набор для больших ремонтов
31	69910-027000		Ремонтный набор для больших ремонтов
32	69910-028000		Ремонтный набор для большие ремонтов
33	988-0029		Доска типа /для смены после больших ремонтов, синего цвета/

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
