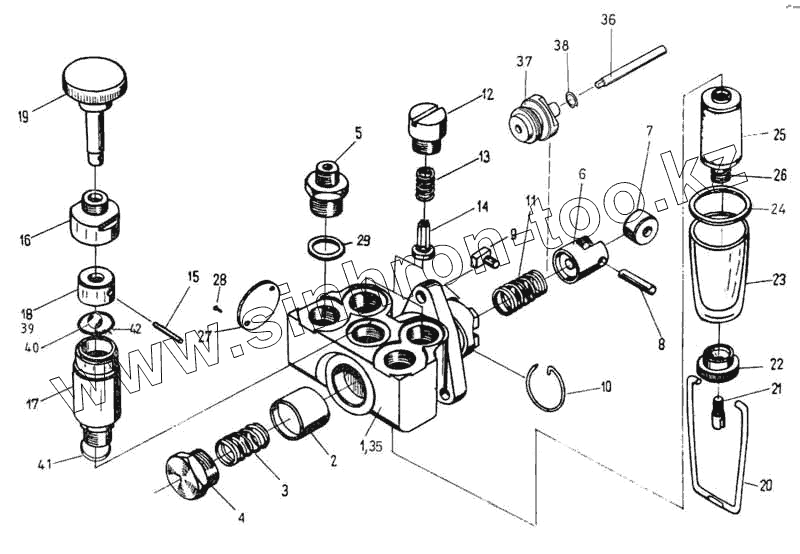

Каталог запасных частей к технике: Ikarus 260.50. Насос ручной
1
1
1
2
3
4
5
6
7
8
8
9
10
11
13
13
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
23
24
24
24
25
25
26
27
28
28
29
35
36
37
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V8.1.01.70 | Корnус полный | |
| 1 | V8.01.0170 | Корnус полный | |
| 1 | V8.1.01.М70 | Корnус полный | |
| 2 | V8. 3.01.00 | Поршень | |
| 3 | V1.3.02.02 | Пружина поршня | |
| 4 | V1.3.03.01 | Ниппель | |
| 5 | V8.1.10.00 | Вставка перепускная | |
| 6 | V8.2.01.00 | Рычаг | |
| 7 | V8.2.02.01 | Ролик | |
| 8 | V8.2.03.00 | Палец толкателя | |
| 8 | V8.2.03.М00 | Палец толкателя | |
| 9 | V8.2.04.00 | Направляющая | |
| 10 | V2.2.04.00 | Кольцо | |
| 11 | V1.2.05.02 | Пружкна | |
| 13 | V2.4.10.00 | Ниппель соединительный, в сборе | |
| 13 | V1.4.10.01 | Пружина | |
| 14 | V1.4.11.01 | Клапан | |
| 15 | V1.5.04.00 | Палец | |
| 16 | V1.5.05.00 | Крышка | |
| 16 | V1.5.05.М00 | Крышка | |
| 17 | V2.5.01.00 | Цилиндр | |
| 17 | V2.5.01.М01 | Цилиндр | |
| 17 | V2.5.01.М03 | Цилиндр | |
| 18 | V1.5.12.00 | Поршень с шариком | |
| 18 | V1.5.12.М70 | Поршень с шариком | |
| 19 | V1.5.13.70 | Шток поршня | |
| 19 | V1.5.13.М75 | Шток поршня | |
| 20 | V1.6.04.00 | Скоба | |
| 21 | V1.6.05.00 | Болт | |
| 22 | V1.6.06.02 | Гайка рифленная | |
| 23 | V1.6.08.М04 | Корпус фильтра / алюминиевый/ | |
| 23 | V1.6.08.М04 | Корпус фильтра / алюминиевый/ | |
| 24 | V1.6.09.01 | Прокладка | |
| 24 | V1.6.10М77 | Прокладка | |
| 24 | VI.6.09.01 | Прокладка | |
| 25 | V1.6.10.М75 | Элемент фильтрующий | |
| 25 | V1.6.10.М75 | Элемент фильтрующий | |
| 26 | V1.6.13.01 | Пружина | |
| 27 | КN 21-6/М | Табличка фирменная | |
| 28 | РN/М 82981 | Заклепка | |
| 28 | КN9-11 | Заклепка 2х4 | |
| 29 | РN-67/М-73153 | Прокладка 18,2 | |
| 30 | V1.6.08.02 | Корпус фильтра /пластмассовый/ | |
| 31 | V1.6.08.03 | Корпус фильтра / стекляннвй/ | |
| 32 | V2.5.00.00 | Насос ручной в сборе | |
| 32 | V2.5.00.М08 | Насос ручной в сборе | |
| 32 | V2.5.00.М04 | Насос ручной в сборе | |
| 33 | V8.2.00. 02 | Рычаг полный | |
| 34 | V1.6.10.М77 | Фильтрующий элемент полный | |
| 35 | V2.1.01.М99 | Корпус полный | |
| 36 | V8.2.03.М01 | Нажимиый палец | |
| 37 | V2.1.05.М01 | Направляющая втулка | |
| 37 | V2.1.05.М21 | Направляющая втулка | |
| 38 | КN6-М28 | 0-кольцо | |
| 39 | V1.5.12.00 | Поршень с шариком | |
| 39 | V1.5.12.М01 | Поршень | |
| 40 | 1/4"IV.РN-64/М-86452 | Шарик | |
| 41 | КN6-12 | Прокладка | |
| 42 | КN6-34/М | 0-кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
