Каталог запасных частей к технике: Ikarus 260.50. Мост задний
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
26
27
28
29
30
32
33
35
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

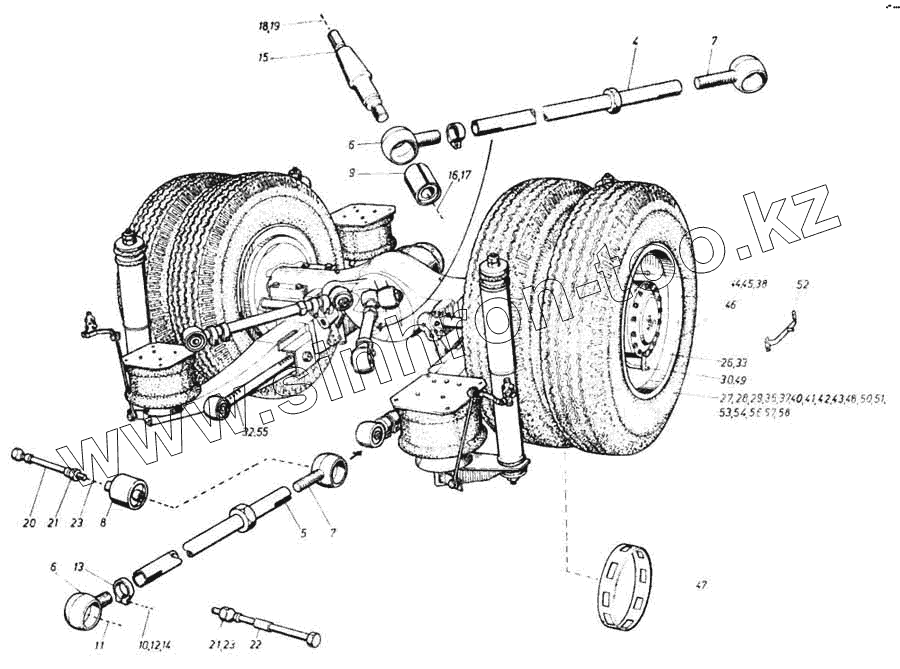

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.00-3314-020А | Сборка заднего верхнего качающего рычага | |
| 2 | 250.00-3314-0200 | Сборка заднего верхнего качающего рычага | |
| 3 | 250.00-3314-040А | Сборка заднего нижнего качающего рычага | |
| 4 | 250.00-3314-031 | Труба верхнего качающего рычага | |
| 5 | 250.00-3314-051 | Труба нижнего качающего рычага в сборе | |
| 6 | 250.00-3103-032А | Головка качающего рычага внутренняя | |
| 7 | 250.00-3103-0328 | Головка качающего рычага внутренняя | |
| 8 | 3.002.0000.000 | Шарнир шаровой | |
| 8 | 3.647.0000.000 | Сферический шарнир | |
| 9 | 3.003.0000.000 | Шарнир шаровой | |
| 9 | 3.648.0000.000 | Шарнир шаровой | |
| 10 | МSz 2490.8.8 | Болт М12х1,25х70х63х3,2 | |
| 11 | МSz 231 | Пружинное стопорное кольцо 52 | |
| 12 | МSz 2224 | Шплинт 2,6х16 | |
| 13 | 250.00-3103-033 | Хомут | |
| 14 | МSz 2294-6 | Шайба | |
| 15 | 250.00-3314-012 | Ось | |
| 16 | МSz 2294-6 | Шайба | |
| 17 | МSz-2224 | Шплинт 5х45 | |
| 18 | МSz-2292-6 | Гайка М36х3 | |
| 19 | МSz-2224 | Шплинт 5х45 | |
| 20 | 280.00-3103-001 | Болт качающегося рычага | |
| 21 | 280.00-3103-002 | Соединительная гайка качающегося рычага | |
| 22 | 280.00.3314-002 | Болт качающего рычага | |
| 23 | МSz-2291-6 | Гайка шестигранная М22х1,5 | |
| 24 | 910.01-3103-000D | Шина в сборе | |
| 25 | 910.01-3103-000 J | Шина в сборе | |
| 26 | 8.00-20 "Тrilех" | Обод колеса | |
| 27 | 11.00-20" | Камера | |
| 28 | 11.00R20"РR16 RV1, RV3 | Шина | |
| 29 | 20"/240 | Лента защитная | |
| 30 | 910.01-3314-000А | Удлинитель вентиля | |
| 31 | 256.00-3103-010F | Болт | |
| 31 | 256.00-3103-0100 | Болт | |
| 32 | 256.00-3103-011С | Качающийся рычаг в компл. | |
| 33 | 018.01-3342-005 | Кольцо | |
| 34 | 910.01-3103-0000 | Шина в сборе | |
| 35 | 910.01-3103-000 Н | Шина в сборе | |
| 36 | 20"/200 | Лента защитная | |
| 37 | 11.00-20" РR 16/V5, V3, V1 | Шина | |
| 38 | 910.01-3314-0008 | Удлинитель вентиля | |
| 39 | 910.01-3103-000А | Шина в сборе | |
| 40 | 910.01.3103-000F | Шина в сборе | |
| 41 | 20"/164 | Лента защитная | |
| 42 | 10,00/20" | Камера | |
| 43 | 10.00 S20" РИ 16 V1, V3, V5, V6 | Шина | |
| 44 | 743 R-210 | Удлинитель вентиля | |
| 45 | 940 R-270 | Удлинитель вентиля | |
| 46 | 1431 | Удлинитель вентиля | |
| 47 | 6,29х22,5 | Кольцо | |
| 48 | 910.01-3103-000 К | Монтированная шина | |
| 49 | 920 | Клапан | |
| 50 | 8,25"-22,5" | Обод колеса | |
| 51 | 12 R 22,5 RV 2 | Шина | |
| 52 | 180.31-9139-003 В | Мост декоративного колпака | |
| 53 | 910.01-3103-000 В | Шина в сборе | |
| 54 | 910 .01-3103-000 G | Шина в сборе | |
| 55 | 296.0013103-011 Н | Качающийся рычаг в компл. | |
| 56 | 10,00 R 20 И 16 | Шина в сборе | |
| 57 | 910.01-3103-000 Е | Монтированная шина | |
| 58 | 12 R 22,5" | Шина | |
| 59 | 910.01-310 3-000 L | Шина в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
