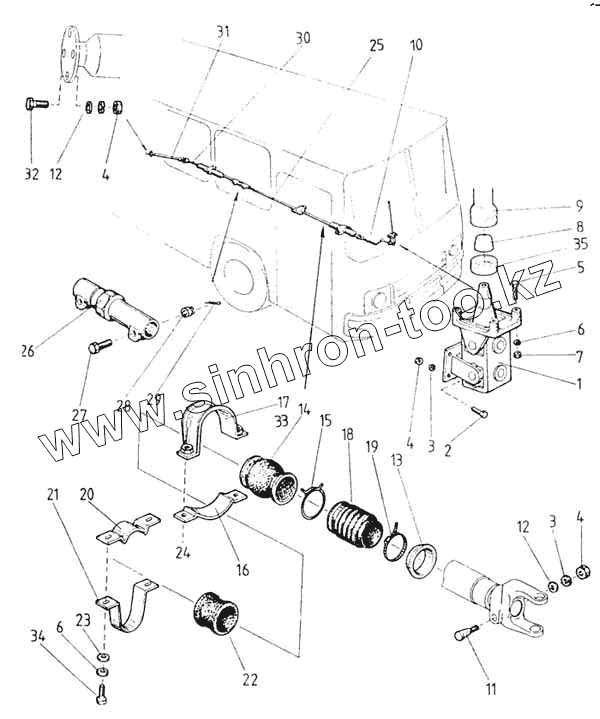

Каталог запасных частей к технике: Ikarus 260.50. Механизм дистанционного переключения передач
1
2
3
3
4
4
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1299 600 348С | Кронштейн дистанционного управления | |
| 2 | МSZ 2461 -8.8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 3 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 4 | МSZ 2260-8 | Гайка шестигранная М6 | |
| 5 | МSZ 2461 -8.8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 6 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 7 | МSZ 2260-8 | Гайка шестигранная М6 | |
| 8 | 255.77-2207-018 | Цанга зажимная | |
| 9 | 255.77-2207-015 | Рычаг переключения | |
| 10 | 280.03-2202-004 | Тяга механизма дистанционного переключении передач в сборе | |
| 11 | 280.01-2202-052 | Клин стопорньй | |
| 12 | МSZ КGSТ 280 | Шайба М3 | |
| 13 | 280.01-2202043 | Втулка | |
| 14 | 280.01 -2202-046 | Подшиник | |
| 15 | 250.00-2202-007 | Кольцо закрепительное II. | |
| 16 | 250.00-2202-031 | Подшипник нижний | |
| 17 | 280.01-2202-045 | Подшипник верхний в сборе | |
| 18 | 730.00-2202-097 | Чехол пылезащитный | |
| 19 | SМS-50 | Хомут для прижатия шланга | |
| 20 | 280.01-2202-017 | Хомут верхний | |
| 21 | 280.01-2202-016 | Хомут нижний | |
| 22 | 280.00-2202-019 | Втулка направляющая | |
| 23 | МSZ КGSТ 280 | Шайба М3 | |
| 24 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 25 | 280.03-2202-001С | Тяга механизма дистанционного переключения передач II., в сборе | |
| 26 | 250.04-2202-003 | Гайка регулировочная в сборе | |
| 27 | МSZ 2461 -8.8 | Болт с шестигранной головкой М 2Х1,5х30 | |
| 28 | МSZ КGSТ 2664-8 | Гайка шестигранная, прорезная М10 | |
| 29 | МSZ КGSТ 220 | Шплинт 2х16 | |
| 30 | 280.03-2202-001 В | Тяга механизма дистанционного переключения передан III., в сборе | |
| 31 | 250.04-2202-016С | Тяга механизма дистанционного переключения передач, в сборе | |
| 32 | МSZ 2461-8.8 | Болт с шестигранной головкой М10Х75А | |
| 33 | 250.00-2202-032 | Подшипник верхний | |
| 34 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 35 | 255.77-2207-019 | Гайка зажимная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
