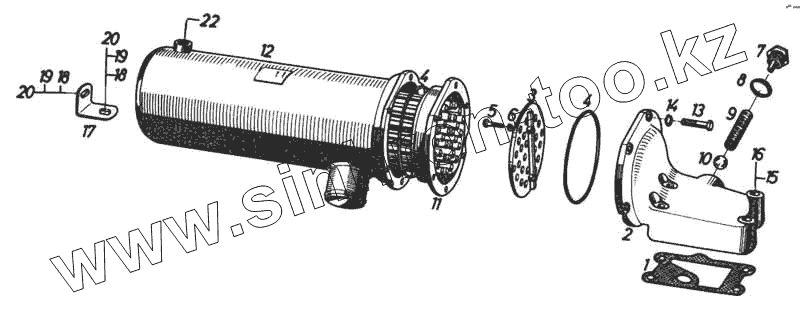

Каталог запасных частей к технике: Ikarus 260.50. Масляный радиатор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
19
19
20
20
22
Позиция на иллюстрации Заводской номер детали Название детали
1 3.05902-0805 Прокладка
2 КМG-73.011-1000 Крышка в сборе
3 КМG-73.011-1001 Днище трубы
4 КМG-73.011-0013 Кольцо круглого сечения
5 КМG-73.011-1003 Болт с шестигранной головкой М6х25
5 МSZ 2461-5.8 Болт М6х40В
6 DIN 137 сd Шайба пружинная В6
7 КМG-73.011-1110 Пробка
8 МSz 18716-А1 Кольцо резиновое уплотнительное А22х27
9 КМG-73.011-1103 Пружина нажимная
10 МSz 7870 Шарик диаметр 18 III.
11 КМG-73.011-2000 Вставка трубы
12 КМG-73.011-3000 Корпус в сборе
13 МSz 2463 Болт М8х30
13 МSZ 2461-58 Болт М8х30
14 DIМ 137 Шайба пружинная В8
15 КGSТ 280 Шайба М8
16 МSz 2461-10.9 Болт М14х32
17 1.05640-0004 Угольник опорный
17 МSZ КGSТ 280 Шайба М3
18 МSz 2201 8К2 Шайба М8
19 МSz 2210 Шайба пружинная М14
19 МSz КGSТ 2665 Шайба пружинная М8
20 МSz 2463-10.9 Болт М14х32
21 3.05601-7801 Радиатор масляный в сборе
22 КМG-73.011-2005 Кольцо уплотнителъное
23 КМG-73.011-1002 Пластинка
24 МSZ 2461-5.8 Болт М6х40В
25 КМG-73.011-1100 Крышка в сборе
