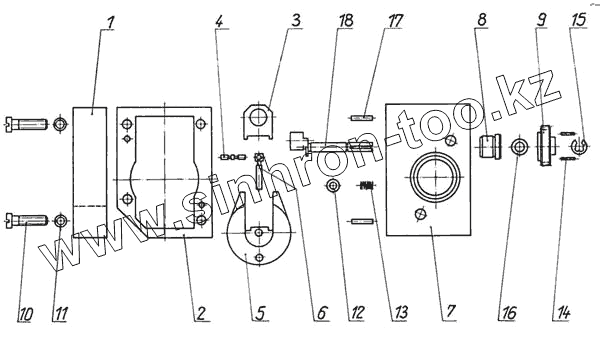

Каталог запасных частей к технике: Ikarus 260.50. Масляный насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 311.01-01.00:01/1 Плита
2 311.01-01.00:002/8 Уплотнение
3 311.01-01.00:03/6 Подшипник
4 311.01-01.00:03/4 Вал
4 311.01-01.00:04/4 Вал
5 311.02-01.00:05/0 Ротационный золотник
6 311.02-01.00:06/7 Поршень
7 311.02-01.11:01/4 Кожух насоса
8 311.01-01.11:02/2 Втулка
9 311.01-01.10:01/3 Червячное колесо
10 Винт с цилиндрической головкой Винт с цилиндрической головкой
11 Пружинная шайба Пружинная шайба
12 Шайба Шайба
13 135772.100030 Пружина
14 135743.608204 Штифт цилиндрический шлицевой
15 135732.806132 Стопорный диск
15 135734.806132 Стопорный диск
16 146442.610012 Уплотнительное кольцо
17 135743.426207 Штифт конусный шлицевой
18 311.03-01.10:02/6 Вал эксцентрика
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
