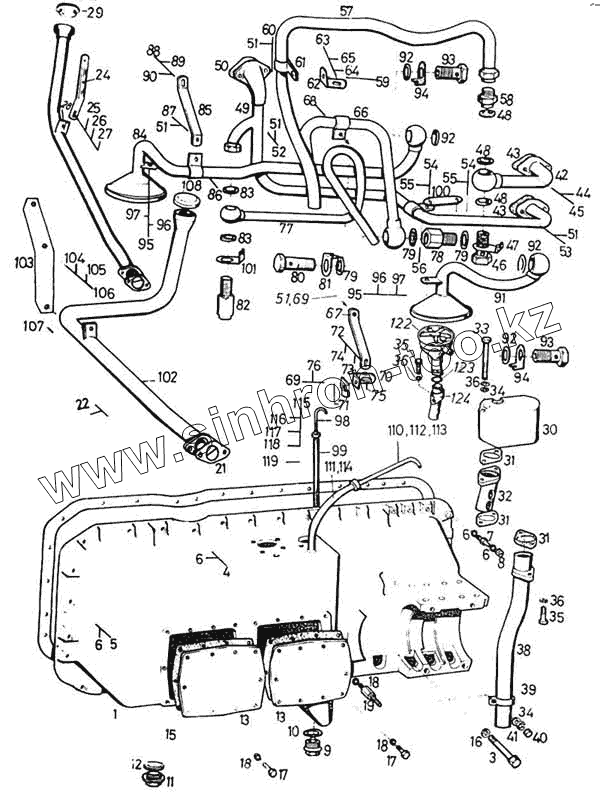

Каталог запасных частей к технике: Ikarus 260.50. Масляный картер, масляные трубки
1
1
1
3
4
4
5
6
6
6
6
6
7
8
9
9
9
10
11
12
13
13
15
16
17
17
18
18
18
19
19
19
21
22
24
25
25
26
26
27
29
30
31
31
31
32
33
34
34
35
35
35
36
36
36
36
38
39
40
40
41
42
43
43
44
44
45
46
46
47
48
48
48
49
50
51
51
51
51
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
63
64
65
65
66
67
68
69
69
70
71
72
73
73
74
74
75
76
76
77
78
79
79
79
80
80
81
82
83
83
84
85
86
87
88
89
89
90
90
91
92
92
92
92
93
93
93
94
94
95
95
95
95
97
97
97
98
99
100
101
102
103
104
105
106
107
108
108
110
111
112
113
114
115
116
117
118
119
122
123
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.05801-5811 | Картер масляный | |
| 1 | 3.05801-5811 | Картер масляный | |
| 1 | 3.05801-5826 | Картер масляный | |
| 2 | МSz 2472-10.9 | Винт М8х120 | |
| 2 | 3.05904-0814 | Прокладка | |
| 3 | МSz 2465-10.9 | Болт М8х120 | |
| 4 | 3.90080-0014 | Болт М8х35 | |
| 4 | МSz 2463-10.9 | Болт М14х32 | |
| 5 | МSz 2463-10.9 8К2 | Болт с шестигранной головкой М8х40 | |
| 6 | МSz 2210 | Шайба пружинная М14 | |
| 6 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 7 | 3.90201-0809 | Болт с шестигранной головкой | |
| 8 | МSz 2260-8 | Гайка шестигранная М8 | |
| 9 | 3.90330-5010 | Пробка | |
| 9 | 3.90330-5012 | Пробка с магнитной вставкой | |
| 9 | 3.90330-5801 | Пробка с магнитной вставкой | |
| 10 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 11 | 1.90310-0057 | Пробка | |
| 12 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 13 | 1.01112-0037 | Крышка | |
| 13 | 1.01112-3012 | Крышка | |
| 14 | МSz 2463-10.9 | Болт М14х32 | |
| 15 | 1.01901-0089 | Прокладка | |
| 16 | МSZ 18716 Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 17 | МSz 2463-10.9 | Болт М14х32 | |
| 18 | МSz 2210 | Шайба пружинная М14 | |
| 18 | МSZ КGSТ 2665-80 | Шайба пружинная М6 | |
| 19 | 1.90440-0008 | Болт распорный | |
| 19 | 1.90446-0008 | Болт распорный | |
| 19 | 1.90446-0008 | Болт распорный | |
| 20 | 1.01810-5043 | Штуцер для заливки масла | |
| 21 | 3.96610-0001 | Прокладка | |
| 22 | МSz 2463-10.9 10 К2 | Болт М10х30 | |
| 23 | МSz 2210 | Шайба пружинная М14 | |
| 23 | МSZ КGSТ 2665-80 | Шайба пружинная М6 | |
| 24 | 1.01841-0005 | Угольник опорный | |
| 25 | МSZ КGSТ 280-76 | Шайба М 10А | |
| 25 | МSz 2201 10К2 | Шайба М10 | |
| 26 | МSz 2210 | Шайба пружинная М14 | |
| 26 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 27 | МSz 2463-10.9 | Болт М14х32 | |
| 28 | МSz 2260-10.8 | Гайка шестигранная М10 | |
| 29 | 3.05805-7812 | Стержень указателя уровня масла | |
| 30 | 1.01801-5011 | Корпус вентиляционной трубки | |
| 31 | 1.96601-0099 | Прокладка | |
| 32 | 1.01802-5092 | Штуцер вентиляционной трубки | |
| 33 | МSz 2461-10.9 | Болт М14х32 | |
| 34 | МSz 2201 | Шайба М14 | |
| 35 | МSz 2461-10.9 | Болт М14х32 | |
| 35 | МSz 2463-10.9 | Болт М14х32 | |
| 35 | МSZ КGSТ 280 | Шайба М3 | |
| 36 | МSz 2210 | Шайба пружинная М14 | |
| 36 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 38 | 1.01802-5097 | Трубка вентиляционная | |
| 39 | 1.971401-0125 | Хомут стяжной | |
| 40 | МSz 2260-8 | Гайка шестигранная М8 | |
| 40 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 41 | МSz 2201 | Шайба М14 | |
| 41 | МSz 2210 | Шайба пружинная М14 | |
| 42 | 1.05701-5232 | Трубка нагнетательная | |
| 43 | 3.96601-0801 | Прокладка | |
| 44 | МSz 2210 6К2 | Шайба пружинная М6 | |
| 44 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 45 | МSz 2463-10.9 | Болт М14х32 | |
| 46 | 3.98151-0004 | Винт полый 20 А | |
| 46 | МVGSZ 625 | Винт полый 20 А | |
| 47 | 1.90801-0037 | Пластинка стопорная | |
| 48 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 49 | 1.05701-5359 | Трубка нагнетательная | |
| 50 | 3-96610-0006 | Прокладка | |
| 51 | МSz 2210 6 К2 | Шайба пружинная М6 | |
| 51 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 52 | МSz 2463-10.9 | Болт М14х32 | |
| 53 | МSz 2463-10-9 | Болт М6х20 | |
| 54 | МSz 2463-10.9 6 К2 | Болт М8х15 | |
| 55 | МSz 2210 | Шайба пружинная М14 | |
| 55 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 56 | МSz 2260-8.8 | Гайка шестигранная М6 | |
| 57 | 1.05701-5633 | Трубка всасывающая | |
| 58 | 1.98130-0068 | Ниппель двойной | |
| 59 | МSz 2463-10.9 | Болт М14х32 | |
| 60 | МSz 2260-8.8 | Гайка шестигранная М6 | |
| 61 | 1.97401-0210 | Хомут стяжной | |
| 62 | 1.03740-0028 | Кронштейн | |
| 63 | МSz 2463-10.9 | Болт М14х32 | |
| 63 | МSZ КGSТ 280 | Шайба М3 | |
| 64 | МSz 2201 | Шайба М14 | |
| 65 | МSz 2210 8К2 | Шайба пружинная М8 | |
| 65 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 66 | 1.05701-5577 | Трубка нагнетательная | |
| 67 | 1.05740-0021 | Кронштейн | |
| 68 | МSz 2463-10-9 | Болт М6х20 | |
| 69 | МSz 2260-8.8 | Гайка шестигранная М6 | |
| 70 | 1.05740-0019 | Угольник опорный | |
| 71 | 1.97401-0018 | Хомут стяжной | |
| 72 | МSz 2463-10.9 | Болт М14х32 | |
| 73 | МSz 2201 8 К2 | Шайба М8 | |
| 73 | МSZ КGSТ 280 | Шайба М3 | |
| 74 | МSz 2210 | Шайба пружинная М14 | |
| 74 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 75 | МSz 2463-10.9 6К2 | Болт М6х15 | |
| 76 | МSZ КGSТ 1665 | Шайба М6 | |
| 76 | МSz 2210 | Шайба пружинная М14 | |
| 77 | 1.05701-5380 | Трубка нагнетательная | |
| 78 | 1.05207-0003 | Распорка | |
| 79 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 80 | 3.98151-0004 | Винт полый 20 А | |
| 80 | МVGSZ 625 | Винт полый 20 А | |
| 81 | 1.90801-0037 | Пластинка стопорная | |
| 82 | 1.05405-7021 | Клапан регулирования давления масла | |
| 83 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 84 | 3-05701-5877 | Трубка всасывающая в сборе | |
| 85 | 1. 05740-0020 | Кронштейн | |
| 86 | МSz 2463-10.9 | Болт М14х32 | |
| 87 | МSz 2260-8.8 | Гайка шестигранная М6 | |
| 88 | МSZ 2463-10.9 8К2 | Болт М8х18 | |
| 89 | МSz 2210 | Шайба пружинная М14 | |
| 89 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 90 | МSZ КGSТ 260 | М8 | |
| 90 | МSz 2201 | Шайба М14 | |
| 91 | 3.05701-5878 | Трубка всасыващая в сборе | |
| 92 | МSz 18716-Сu | Кольцо резиновое уплотнительное А8х11,5 | |
| 93 | 3.98151-0004 | Винт полый 20 А | |
| 93 | МVGSZ 625 | Винт полый 20 А | |
| 94 | 1.90801-0037 | Пластинка стопорная | |
| 95 | МSz 2463-10.9 4К2 | Болт М6х15 | |
| 95 | МSz 2210 | Шайба пружинная М14 | |
| 95 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 97 | МSz 2201 | Шайба М14 | |
| 97 | МSZ КGSТ 280 | Шайба М3 | |
| 98 | 1.05805-5103 | Стержень указателя уровня масла | |
| 99 | 1.05806-0008 | Трубка направляющая | |
| 100 | 3.057110-0801 | Кронштейн | |
| 101 | 1.90601-0059 | Пластинка стопорная | |
| 102 | 3.01810-5809 | Штуцер для заливки масла | |
| 103 | 3.01840-0804 | Угольник опорный | |
| 104 | МSz 2201 | Шайба М14 | |
| 105 | МSz 2210 | Шайба пружинная М14 | |
| 106 | МSz 2463-10.9 | Болт М14х32 | |
| 107 | МSz 2260-8 | Гайка шестигранная М8 | |
| 108 | 3.05005-7817 | Крышка | |
| 108 | 3.05305-7817 | Крышка | |
| 109 | 3.97401-0815 | Хомут стяжной | |
| 110 | 3.05805-5851 | Стержень указателя уровня масла | |
| 111 | 3.05806-0814 | Трубка направляющая | |
| 112 | 3-05805-2852 | Стержень указателя уровня масла | |
| 113 | 3.05805-2855 | Стержень указателя уровня масла | |
| 114 | 1.05805-2077 | Чехол пылезащитный | |
| 115 | 1.96401-0013 | Шланг резиновый | |
| 116 | 3.98202-0804 | Гайка накидная | |
| 117 | 3.98180-0810 | Кольцо прижимное | |
| 118 | 3.98171-0814 | Штуцер резьбовой | |
| 119 | МSz 18716 Сu | Кольцо резиновое уплотнительное А14х18 | |
| 120 | 3.05601-5826 | Картер масляный | |
| 120 | 3.05801-5835 | Картер масляный | |
| 120 | 3.05801.5826 | Картер масляный | |
| 121 | 3.05801-5821 | Картер масляный | |
| 121 | 3.05801-5826 | Картер масляный | |
| 122 | 3.01803-7802 | Корпус вентиляционной трубки | |
| 123 | 3.96530-0824 | Кольцо "О" образное | |
| 124 | 3.01802-5823 | Штуцер вентиляционной трубки | |
| 125 | 3.90330-5801 | Пробка с магнитной вставкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
