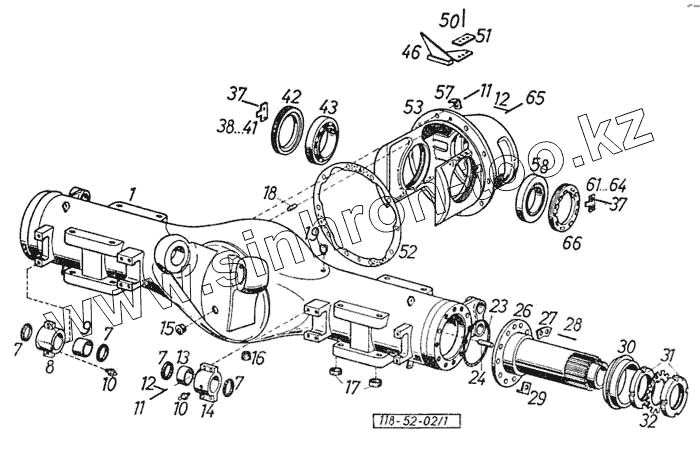

Каталог запасных частей к технике: Ikarus 260.50. Корпус моста, картер полуосевого кардана
1
1
7
7
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
23
24
26
27
28
29
30
31
32
37
37
38
39
40
41
42
43
46
50
51
52
53
57
57
58
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 118.79-3310-002 /393539/ | Корпус моста | |
| 1 | 118.62-3310-002 /396868/ | Корпус моста | |
| 3 | 118.81-3310-002 /393567/ | Корпус моста | |
| 7 | 42-52-5 NВ /005561/ | Уплотнительное кольцо | |
| 8 | 018.01-3310-148 /864110/ | Подшипник тормозного кулака I. в сборе | |
| 8 | 118.50-3310-148 (314908) | Подшипник тормозного кулака I. в сборе | |
| 9 | 018.01-3310-143 /005560/ | Втулка | |
| 10 | МSZ 374/4 /867014/ | Масленка колпачковая С-86 | |
| 11 | МSZ 2463-10.9 /902628/ | Болт В.М12х32 А | |
| 12 | МSZ КGSТ 2665 /876130/ | Шайба пружинная 12К2 | |
| 13 | 018.01-3310-155 /989795/ | Втулка | |
| 14 | 018.01-3310-158 /864111/ | Подшипник тормазного кулака II. в сборе | |
| 15 | DIN 906-58 /985079/ | Конический стопорный болт М24х1,5 | |
| 16 | 831.02-3310-120 /356997/ | Конический стопорный болт с магнитом | |
| 17 | 018.01-3310-165 /005567/ | Втулка | |
| 18 | МSZ КGSТ 239-6.6 /900487/ | Штифт цилиндрический 10m6х25 | |
| 19 | 594.00-3310-031 /940752/ | Вентиляционный винт | |
| 23 | 018.01-3310-093 /005540/ | О-образное кольцо | |
| 24 | МSZ КGSТ 239-6.6 /900522/ | Штифт цилиндрический 20m6х50 | |
| 25 | 018.01-3397-011 /005760/ | Сверхгабариатный проходной винт для ремонта | |
| 26 | 118.34-3310-091 /355292/ | Поворотный кулак | |
| 27 | 018.01-3310-102 /005544/ | Стопорная пластина | |
| 28 | 018.01-3310-101 /005543/ | Болт с шестигранной головкой | |
| 29 | 018.01-3310-103 /005545/ | Стопорная пластина | |
| 30 | 118.34-3310-131 /361679/ | Упорное кольцо | |
| 31 | 599.00-3310-104 /946163/ | Гайка конца вала | |
| 32 | МSZ 7890 /828112/ | Шайба стопорная подшипника качения МВ 17 | |
| 37 | МSZ КGSТ 2652-4.6 /820634/ | Винт с потайной головкой В.М8х16 | |
| 38 | 018.46-3311-151 /922873/ | Стопорная пластина | |
| 39 | 018.46-3311-152 /922874/ | Стопорная пластина | |
| 40 | 018.46-3311-153 /922875/ | Стопорная пластина | |
| 41 | 016.46-3311-154 /922876/ | Стопорная пластина | |
| 42 | 018.46-3311-125 /933765/ | Кольцо с резъбой | |
| 43 | 32018 I МGМ /397342/ | Конический роликовый подшипник | |
| 44 | 32216 /827829/ | Конический роликовый подшипник | |
| 46 | 018.01-3311-131 /864121/ | Отражательная пластина | |
| 47 | 018.12-3311-131 /864256/ | Отражательная пластина | |
| 48 | 018.80-3311-131 /864224/ | Отражательная пластина | |
| 50 | МSZ 2463-6.8 /905403/ | Болт М5х12 | |
| 51 | 018.01-3311-137 /005623/ | Стопорная пластина | |
| 52 | 018.01-3311-127 /005618/ | Уплотнение к картеру пслуосевого кардана | |
| 53 | 018.46-3311-012 /922863/ | Картер пслуосевого кардана | |
| 54 | 118.58-3311-012 /391682/ | Картер пслуосевого кардана | |
| 55 | 118.59-3311-012 /390403/ | Картер полусоевого кардана | |
| 57 | 018.01-.3110-113 | Болт чистый с шестигранной головкой | |
| 57 | 118.54-3310-114 (313587) | Болт чистый с шестигранной головкой | |
| 58 | МSZ 7302 /850916/ | Конический роликовый подшипник 30216 А | |
| 61 | 018.34-3311-123 /922893/ | Стопорная пластина | |
| 62 | 018.34-3311-126 /008850/ | Стопорная пластина | |
| 63 | 018.34-3311-128 /897178/ | Стопорная пластина | |
| 64 | 016.34-3311-129 /897300/ | Стопорная пластина | |
| 65 | МSZ 2463-10.9 /902388/ | Болт В.М12х38 | |
| 66 | 380.9.32.159 /001030/ | Кольцо с резьбой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
