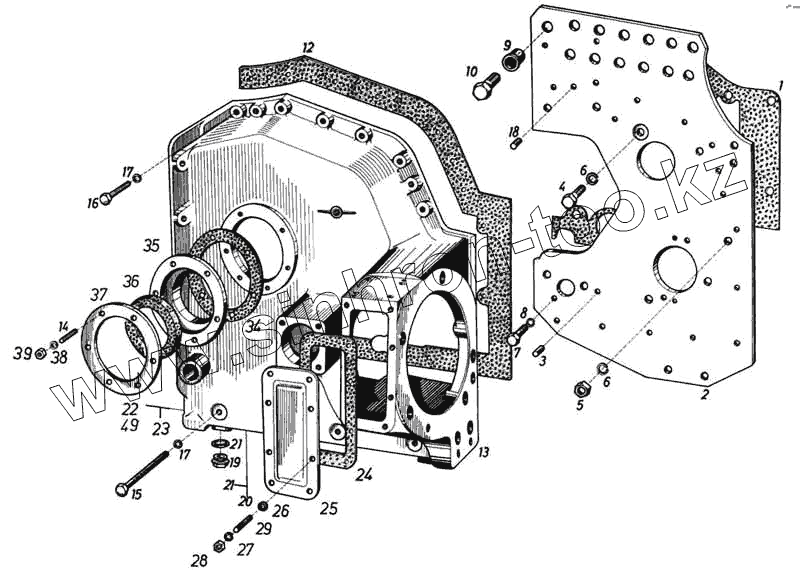

Каталог запасных частей к технике: Ikarus 260.50. Картер распределительного механизма
1
2
3
4
5
6
6
7
8
8
9
10
12
13
13
14
15
16
17
17
18
19
19
20
21
21
22
22
23
24
25
25
26
26
27
27
28
29
34
35
36
36
36
37
38
38
39
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3.01903-0069 | Подкладка | |
| 2 | 1.01301-0045 | Лист лобовой | |
| 3 | 3.91312-0008 | Штифт установочный | |
| 4 | 3.90063-0803 | Болт с шестигранной головкой | |
| 5 | МSZ 2290-812 К2 | Гайка шестигранная М12х1 | |
| 6 | МSz КGSТ 2665-80 | Шайба пружинная М12 | |
| 6 | МSZ-2210 | Шайба пружинная М12 | |
| 7 | МSZ 2463-10.9 8 К2 | Болт М8х25 | |
| 8 | МSZ 2210 | Шайба пружинная М8 | |
| 8 | МSz КGSТ 2665-80 | Шайба пружинная М12 | |
| 9 | 1.91701-0088 | Втулка | |
| 10 | МSZ 2491-10.9 | Болт М14х1,5х40 | |
| 12 | 1.01903-0105 | Прокладка | |
| 13 | 3.01305-5801 | Крышка распределительного механизма | |
| 13 | 3.01305-5813 | Крышка распределительного механизма | |
| 14 | 3.90220-0001 | Шпилька | |
| 15 | МSZ 2461-10.9 | Болт М8х105 | |
| 16 | 3.90060-0014 | Болт чистый с шестигранной головкой | |
| 17 | DIN 137 | Упругая шайба В6 | |
| 18 | 3.91312-0008 | Штифт установочный | |
| 19 | 1.90310-0046 | Пробка | |
| 19 | 3.90330-0825 | Пробка | |
| 20 | 3.90330-0003 | Пробка | |
| 21 | МSZ 18716-Сu | Кольцо резиновое уплотнительное А22х27 | |
| 22 | 1.90310-0090 | Пробка | |
| 22 | 3.90330-0826 | Пробка | |
| 23 | МSZ 18716-Сu | Кольцо резиновое уплотнительное А22х27 | |
| 24 | 3.01903-0017 | Прокладка | |
| 25 | 1.91605-0084 | Крышка | |
| 25 | 1.91605-1023 | Крышка | |
| 26 | МSzКGSТ 280-6К2 | Шайба М6А | |
| 26 | МSz 2201 | Шайба М14 | |
| 27 | МSz 2210 | Шайба пружинная М14 | |
| 27 | МSz КGSТ 2665-80 | Шайба пружинная М12 | |
| 28 | МSz 2260-8.8 | Гайка шестигранная М6 | |
| 29 | 3.90220-0001 | Шпилька | |
| 30 | МSz 2463-10.9 | Болт М14х32 | |
| 30 | МSz 2407-10.9 | М8х27А 1,25d | |
| 31 | МSz 7260-8 8К2 | М8 | |
| 32 | МSz КGSТ 2665-80 | Шайба пружинная М12 | |
| 32 | МSz 2210 508 | Шайба пружинная М8 | |
| 33 | МSz 2218-6.6 | Штифт цилиндрический | |
| 33 | МSz КGSТ 239-6.5 | Штифт цилиндрический | |
| 34 | 1.01905-0055 | Прокладка | |
| 35 | 1.01505-003 | Кольцо стопорное переднее | |
| 36 | 51.01510-0124С | Кольцо уплотнительное | |
| 36 | 51.01510-0010 | Кольцо уплотнительное | |
| 36 | 51.01510-0124 | Кольцо уплотнительное | |
| 37 | 1.01505-0084 | Шайба | |
| 38 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 38 | МSz 2210 | Шайба пружинная М14 | |
| 39 | МSz 2260-6 | Гайка шестигранная М6 | |
| 40 | 1 МSz 4374 | Проволока стальная | |
| 41 | 3.01305-5013 | Крышка распределительного механизма | |
| 42 | 1.91605-0004 | Крышка | |
| 43 | 51.01510-0124 | Кольцо уплотнительное | |
| 44 | 3.01305-6806 | Крышка распределительного механизма | |
| 45 | 3.01505-0804 | Кольцо опорное переднее | |
| 46 | 3.01305-6811 | Крышка распределительного механизма | |
| 47 | 3.01305-06015 | Крышка раипределительного механизма | |
| 47 | 3.01305-6815 | Крышка раипределительного механизма | |
| 48 | 3.01303-6814 | Крышка распределительного механизма | |
| 49 | 3.98172-0006 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
