Каталог запасных частей к технике: Ikarus 260.50. Картер маховика

Тип техники

Марка

Модель

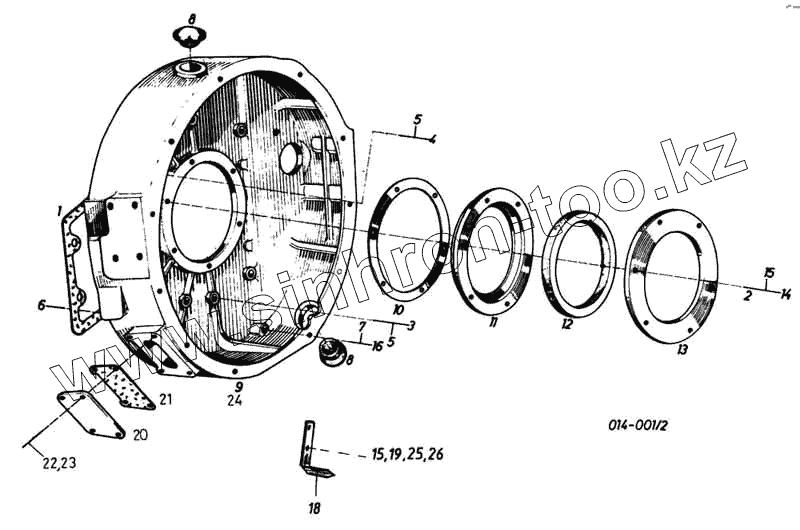

Схема

1

2

3

4

5

5

6

7

7

8

9

10

11

12

13

14

15

15

16

18

18

19

20

21

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3.01904-0006		Прокладка
2	МSz 2402-10.9		Шпилька 1,25 d М10Х35А
3	МVGSZ 599-10.9		М12х1, 5х45
4	МSZ 2290-6.8		Гайка шестигранная М12х1,5
5	МSZКGSТ 2665		Шайба пружинная 12К2
5	МSz 2210		Шайба пружинная М14
6	МSz 2460-10.9		Болт 15х110
7	МSZКGSТ 2666		14К2
7	МSZ 2210		Шайба пружинная М8
8	1.96002-0003		Пробка резиновая
9	3.01401-0806		Картер маховика
10	1.01905-0052		Прокладка
11	1.01505-0085		Кольцо опорное заднее
12	51.01 510-0099		Кольцо уплотнительнае
13	1.01505-0078		Шайба
14	МSZ 2260-8		Гайка шестигранная М6
15	МSZ КGSТ 2665		Шайба пружинная 6К-2
16	МSZ 2260-8		Гайка шестигранная М6
17	3.01505-0805		Кольцо опорное заднее
18	3.97906-0629		Метка
18	3.97908-0827		Метка
19	МSZ 2463-10.9		Болт М6х12
20	3.01904-0801		Крышка
21	3.01904-0803		Прокладка
22	МSz 2463-10.9		Болт М14х32
23	МSZ КGSТ 2665		Шайба пружинная 6К-2
23	МSz 2210		Шайба пружинная М14
24	3.01401-0830		Картер маховика
25	3.97908-0826		Метка
26	1.97908-0826		Метка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
