Каталог запасных частей к технике: Ikarus 260.50. Гидравлическая система рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
37
38

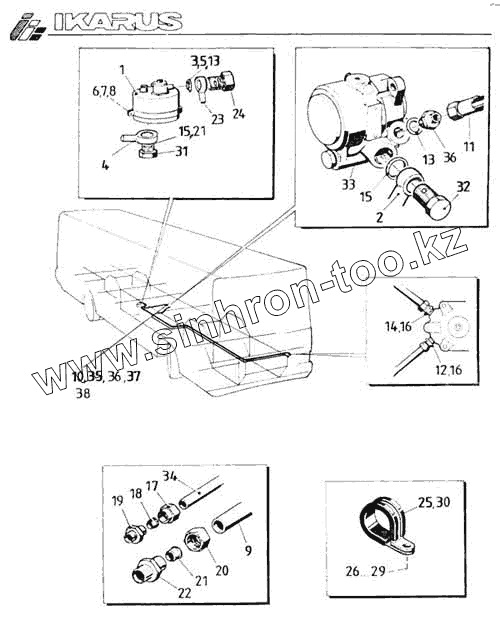

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72.015-0000 | Фильтр и масляный резервуар | |
| 2 | 280.08-2301-004 | Кольцевой адаптер | |
| 3 | МSZ18716 | Кольцо уплотнительное А14х18Сu | |
| 4 | МSZ 99050 20 | Винт полый | |
| 5 | 1260.05-2301-001 | Зажимное кольцо | |
| 6 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А | |
| 7 | МSZ 2260-6 | Гайка шестигранная М3 | |
| 8 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 9 | МSZ 2898 | Труба 30х1,5 | |
| 10 | 910.05-2301-900 | Соединительный рукав | |
| 11 | 910.01-2301-900 | Соединительный рукав | |
| 12 | 754.00-3510-007 | Штуцер соединительный | |
| 13 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 14 | 256.20-2301-021 | Ниппель | |
| 15 | МSZ 18716 | Уплотнителъное кольцо 33х39 | |
| 16 | МSZ18716 | Кольцо уплотнительное А14х18Сu | |
| 17 | 66.021-0401 | Накидная гайка | |
| 18 | 2916673008 | Кольцо насечное | |
| 19 | 66.031-0401 | Прямой адаптер | |
| 20 | 66.021-0403 | Накидная гайка | |
| 21 | 2916673010 | Кольцо насечное | |
| 22 | 66.031-0403 | Прямой адаптер | |
| 23 | 260.50-2301 -002 | Кольцевой штуцер | |
| 24 | 260.50-2301-003 | Винт полый | |
| 25 | 910.28-3804-000С | Хомут с профильной резины в сборе | |
| 26 | МSZ 2463-8.8 | Болт с шестигранной головкой М10х12 | |
| 27 | МSZ 2260-5 | Гайка шестигранная М4 | |
| 28 | МSZК GSТ 280 | Шайба М6 | |
| 29 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 30 | 910.28-3804-000Е | Хомут для трубы с резиновой вставкой сб. ч. | |
| 31 | 255.10-2301-012 | Кольцевой адаптер с резьбой | |
| 32 | 280.08-2301-007 | Пустотелый винт | |
| 33 | U16НR.04 | Насос гидроусилителя руля | |
| 34 | МSZ 2898 | Труба 30х1,5 | |
| 35 | 280.08-2301-001 | Штуцер соединительный | |
| 36 | 280.08-2301-006 | Ниппель | |
| 37 | МSZ 1 8716 | Уплотнительное кольцо А30х36 Сu | |
| 38 | 280.08-2301-005 | Пустотелый винт | |
| 39 | МSZ 18716 | Уплотнителъное кольцо 33х39 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
