Каталог запасных частей к технике: Ikarus 260.50. Гармоника сочлененного автобуса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

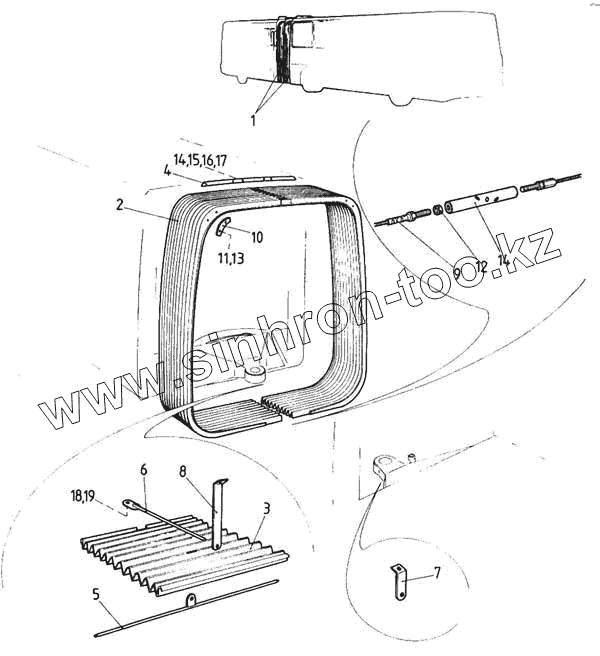

Позиция на иллюстрации	Заводской номер детали		Название детали
1	МК1-006-000		Гармоника в сборе
2	МК1-006-001		Половина гармоники сочленённого автобуса
3	МК1-006-002		Фасонное покрытие
4	МК1-006-03		Верхнее ребро жёсткости
5	МК1-011-001		Пруток с чипом
6	МК1-D11-002А		Продольная оперная штанга
7	МК1-011-003А		Кронштейн подвесной
8	МК1-011-003В		Кронштейн подвесной
9	МК1-006-100		Боуденовский трос
10	МК1-006-004		Прокладная плита угловая
11	МSZ 2461-6.8 Fе/Zn 12С		Болт М10х25
12	МSZ 2260-6 Fе/Zn 12С		Гайка шестигранная М6
13	МSZ 2204-0А Fе/Zn 12С		Шайба увеличенная М8
14	МК1-006-200		Натяжная гайка
15	МSZ 2461--6.8 Fе/Zn 12С		Болт М6х20
16	МSZ 2260-6 Fе/Zn 12С		Гайка шестигранная М6
17	МSZ 2204-0А Fе/Zn 12С		Шайба увеличенная М8
18	МSZ 2461-6.8 Fе/Zn 12С		Болт М10х25
19	МSZ 2209-0R Fе/Zn 12С		Шайба М8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
