Каталог запасных частей к технике: Ikarus 260.50. Фильтр воздушный

Тип техники

Марка

Модель

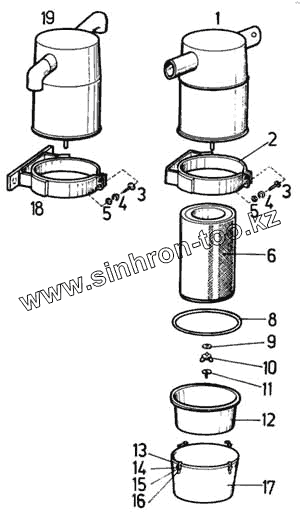

Схема

1

2

3

3

4

4

5

5

6

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50-3122		Монтированная верхняя-часть II.
2	50-3167		Хомут Л-16 11.
3	МSZ 2470		Винт с цилиндрической головкой М5х10
4	МSZ 2209		Шайба М10
5	МSZ 2140		Гайка М10
6	L 282 /405		Бумажный элемент
8	25-5497		Уплотнительное кольцо
9	25-5626		Резиновое уплотнение
10	25-5559		Гайка с барашком
11	МSZ 12227		Винт Lm3,5х13 АВ
12	25-5507		Пылесобирательный поддон
13	25-5001		Рычаг подъемный
14	25-5002		Серьга
15	МSZ 4254		Головка с полукруглой головкой 1,4х5
16	МSZ 4254		Головка с полукруглой головкой 1,4х5
17	25-5503		Основание воздушного фильтра
18	50-3120		Хомут Л-16 1.
19	50-3118		Монтированная верхняя часть II.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
