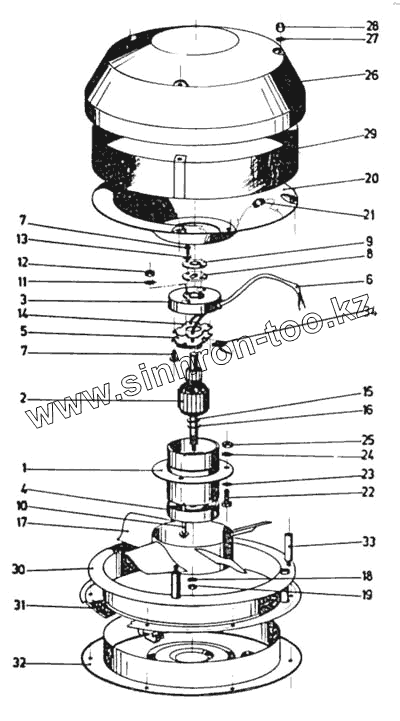

Каталог запасных частей к технике: Ikarus 260.50. Детали вентилятора потолочной вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 12-515-2 Стартер в сборе
2 Т30-607-5 Якорь в сборе
3 50-526-5 Щит в сборе с обратной стороны привода
4 50-527-1 Щит в сборе со стороны привода
5 69-525-2 Щеткодержатель в сборе
6 6,0t 290 IМSZ 4 Изоляционный шланг
7 МSZ КGSТ 2654-4.8 Zn8С Винт с цилиндрической округленной головкой 8М3х6
8 56-517-1 Ограничительная плита
9 56-518-2 Стопорная шайба
10 92-508-1 Болт соединительный в сборе
11 МSZ 2236-65. Zn 8С Шайба стопорная с наружными зубьями М4
12 МSZ 2260-5 Zn ВС Гайка шестигранная 8М4
13 МSZ 2236-65 Zn 8С Шайба стопорная с наружными зубьями М3
14 69-526-2 Изоляционная плита
15 61-501-14 Прокладка
16 61-501-35 Прокладка
17 641-569-1 Вентилятор
18 МSZ КGSТ 280 Zn 8С Шайба М5А
19 МSZ 2260-5 Zn 8С Гайка шестигранная 8М5
20 41-570-1 Держатель двигателя, отвод воздуха
21 673-503-4 Отводной изоляционный элемент
22 КSZ КGSТ 2653-4.8 Zn 8С Винт с цилиндрической головкой 8М6х20
23 МSZ КGSТ 280 Zn 8С Шайба М5А
24 МSZ 2236-65 Zn 8С Шайба стопорная с наружными зубьями М3
25 МSZ 2260-5 Zn 8С Гайка шестигранная 8М5
26 54-571-1 Крышка
27 МSZ 2236-65 Zn 8С Шайба стопорная с наружными зубьями М3
28 МSZ 2268-5 Zn 8С Гайка колпачковая 8М6
29 55-516-1 Защитная решетка в сборе
30 52-516-1 Держатель крышки в сборе
31 104-510-1 Уплотнительное кольцо
32 52-517-1 Держатель крышки в сборе
33 62-556-1 Стопорный штифт
34 71-505-1 Угольная щетка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
