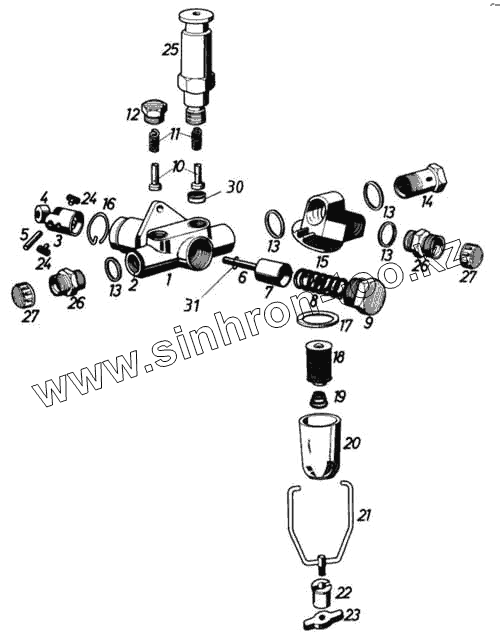

Каталог запасных частей к технике: Ikarus 260.50. Детали топливлподкачивающего насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 134.00.01 Корпус насоса
2 134.00.02 Штуцер перепускной
3 134.00.04 Корпус роликового толкателя
4 134.00.07 Ролик
5 134.00.09 Палец
6 130.00.04 Штифт нажимной
7 134.00.05 Поршень
8 0.1.010.69 Пружина спиральная
8 0.1.810.35 Пружина спиральная
9 134.00.66 Пробка
10 130.00.07 Клапан
11 01.00.10 Пружина клапана
12 130.03.00 Направляющий клапан
13 0.3.110.16 Шайба уплотнительная
14 130.03.00 Направляющий клапан
14 130.00.00 Полый болт
15 130.10.01 Кронштейн фильтра
15 133.10.01 Кронштейн фильтра
16 134.00.03 Стопор
17 130.10.02 Кольцо уплотнительное
18 130.11.00 Фильтр
19 0.1.810.30 Пружина спиральная
20 130.10.03 Корпус фильтра
21 130.12.00 Серьга стопорная
22 130.10.04 Кронштейн
23 130.10.05 Гайка нажимная
24 130.0010 Направляющая
24 134.00.10 Направляющая
25 130.20.00 Насос ручной
26 133.00.09 Штуцер соединительный двойной
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
