Каталог запасных частей к технике: Ikarus 260.50. Детали сцепления
2
3
4
5
6
6
7
7
8
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
35
36
37
37
38
39
40
41
42
43
44
45

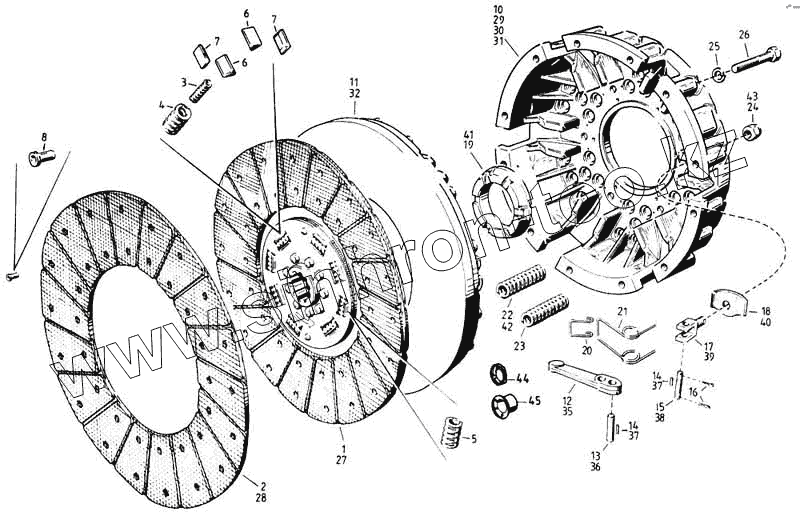

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 082.50-1045-015 | Фрикционный диск в сборе | |
| 1 | 082. 50-1045-135 | Фрикционный диск в сборе | |
| 2 | 082.10-1045-138А | Фрикционный диск | |
| 3 | 082.50-1045-051 | Нажимная пружина | |
| 4 | 082.50-1045-1152 | Нажимная пружина | |
| 5 | 082.50-1045-053 | Нажимная пружина | |
| 6 | 082.50-1045-056 | Натяжной клин | |
| 7 | 082.50-1045-057 | Фрикционная накладка | |
| 8 | МSZ 10813 | Полая заклепка 5х9 А | |
| 10 | 082.15-1045-105 | Корпус сцепления в сборе | |
| 11 | 082.15-1045-007 | Нажимная плита | |
| 12 | 082.00-10145-133 | Выжимной рычаг | |
| 13 | 082.00-1045-01 | Палец | |
| 14 | МSZ 7873 | Игольчатый ролик 2х13,8 III. | |
| 15 | 082.1045-057 | Палец | |
| 16 | КGSТ 220 | Шплинт 2,5х16 | |
| 17 | 082.00-1045-013 | Палец в развилке | |
| 18 | 082.00-1045-014 | Пластинчатая пружина | |
| 19 | 082.00-1045-034 | Нажимная пружина | |
| 20 | 082.00-1045-022 | Серьга | |
| 21 | 082.00-1045-023 | Натяжная пружина | |
| 22 | 082.00-1045-028 | Нажимная пружина | |
| 23 | 082,11-1045-007 | Нажимнfя пружина | |
| 24 | 082,00-1045-015 | Гайка | |
| 25 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 26 | МSZ 2461-8.8 | Болт с шестигранной головкой М10Х75А | |
| 27 | 082.51-1045-035 | Фрикционный диск в сборе | |
| 27 | 082.51-1045-135 | Фрикционный диск в сборе | |
| 28 | 082.10-1045-138.8 | Фрикционный диск | |
| 29 | 082.20-1045-105 | Корпус сцелления в сборе | |
| 30 | 082.11-1045-105 | Корпус сцепления в сборе | |
| 31 | 082.14-1045-105 | Сцепление, в сбсре | |
| 32 | 082.10-1045-007 | Нажимная плита | |
| 33 | 082.00-1045-165 | Выжимной рычаг в сборе | |
| 34 | 082.15-1045-056 | Выжимной рычаг в сборе | |
| 35 | 082.15-1045-008 | Выжимной рычаг | |
| 36 | 082.15-1045-011 | Палец | |
| 37 | МSZ 7873 | Игольчатый ролик 2х13,8 III. | |
| 38 | 082.15-1045-057 | Палец | |
| 39 | 082.15-1045-013 | Палец в развилке | |
| 40 | 082.15-1045-014 | Пластинчатая пружина | |
| 41 | 082.15-1045-021 | Нажимная пружина | |
| 42 | 082.15-1045-028 | Нажимная пружина | |
| 43 | 082.15-1045-015 | Гайка | |
| 44 | 082.00-1045-027 | Тарелка пружины | |
| 45 | 082.00-1045-029 | Колпак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
