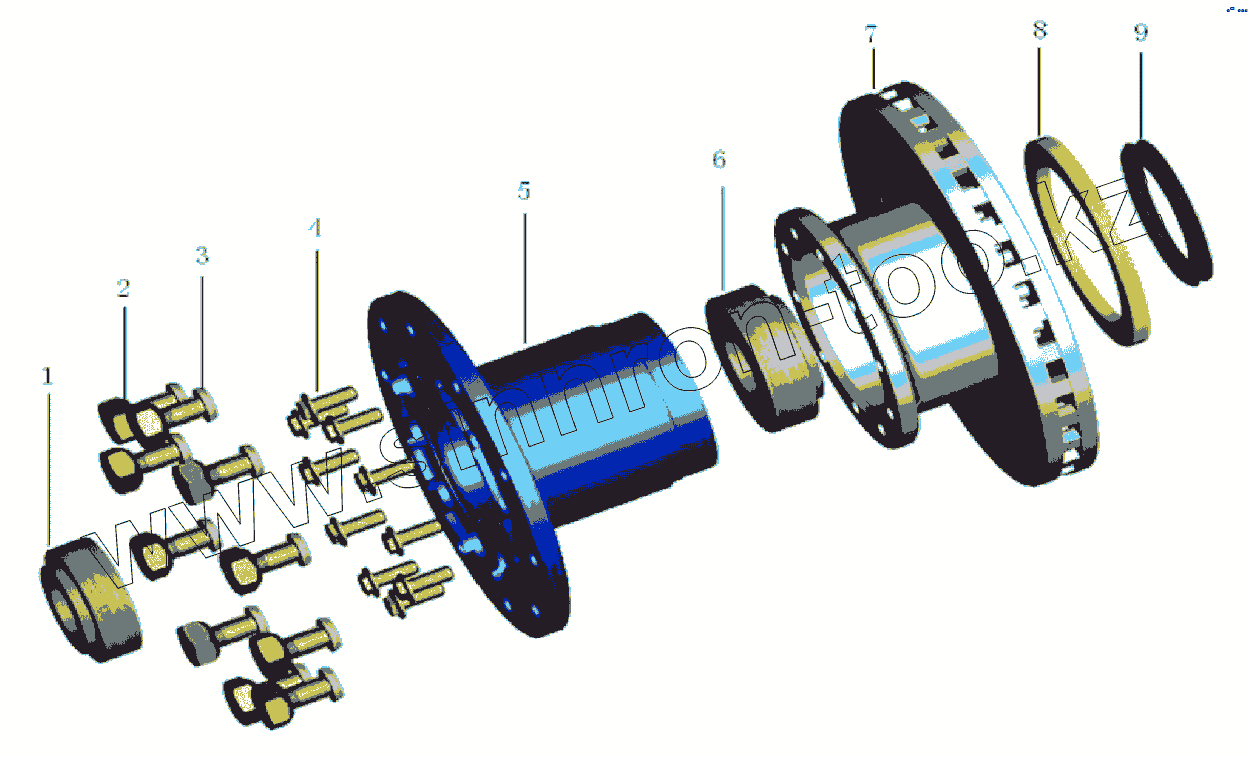

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236. WHEEL HUB WITH BRAKE DISC ASSEMBLY
1
2
2
3
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501065-FQ14Q | 3501065-FQ14Q | Front left hub & brake disc assy | |
| 3501066-FQ14Q | 3501066-FQ14Q | Front right hub & brake disc assy | |
| 1 | 7310E | Front hub outer bearing | |
| 2 | 31JS10K-03055 | Left front wheel nut | |
| 2 | 31JS10K-03056 | Right front wheel nut | |
| 3 | Q1-31S53E-03051-A | Left front wheel bolt | |
| 3 | Q1-31S53E-03052-A | Right front wheel bolt | |
| 4 | Q1-35S53E-01079 | Hex flange bolt | |
| 5 | 3103015-JQ12N | Front hub | |
| 6 | 7312E | Front hub inner bearing | |
| 7 | 35JS50-01075 | Brake disc | |
| 8 | 35S53E-01500 | ABS sensor ring | |
| 9 | 3103080-JQ01A | Front hub oil seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
