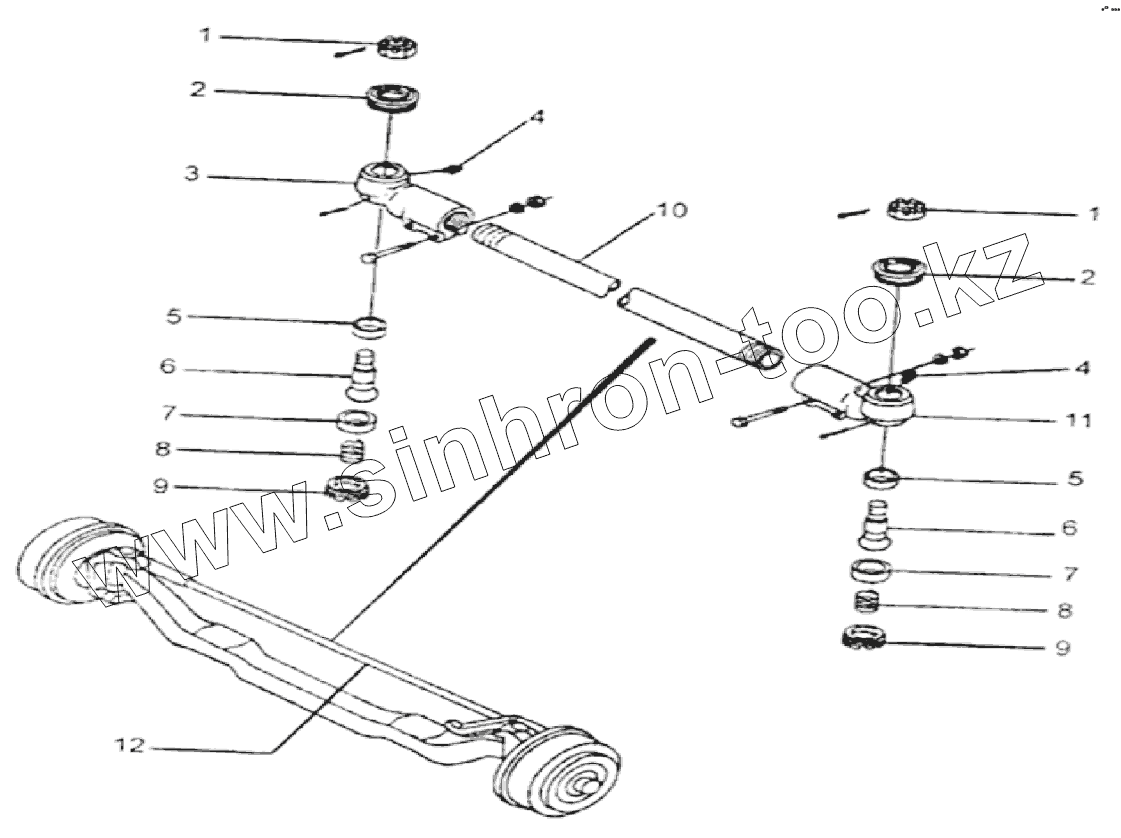

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236. STEERING TIE ROD
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3303055-JQ14N | Slotted thin nut | |
| 2 | 3303C-081 | Dust cover assy | |
| 3 | 3303JS17B-060 | Tie rod jonit assy | |
| 4 | Q70001 | Grease fitting | |
| 5 | 3303C-064 | Upper ball cup | |
| 6 | 3303C-066 | Ball pivot | |
| 7 | 3303C-067 | Lower ball cup | |
| 8 | 3303C-068 | Cylindrical spring | |
| 9 | 3303Q99-071 | Screw plug | |
| 10 | 33JS09-03050 | Tie rod | |
| 11 | 3303JS17B-059 | Tie rod joint assy | |
| 12 | 33JS09-03050 | Tie rod |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
