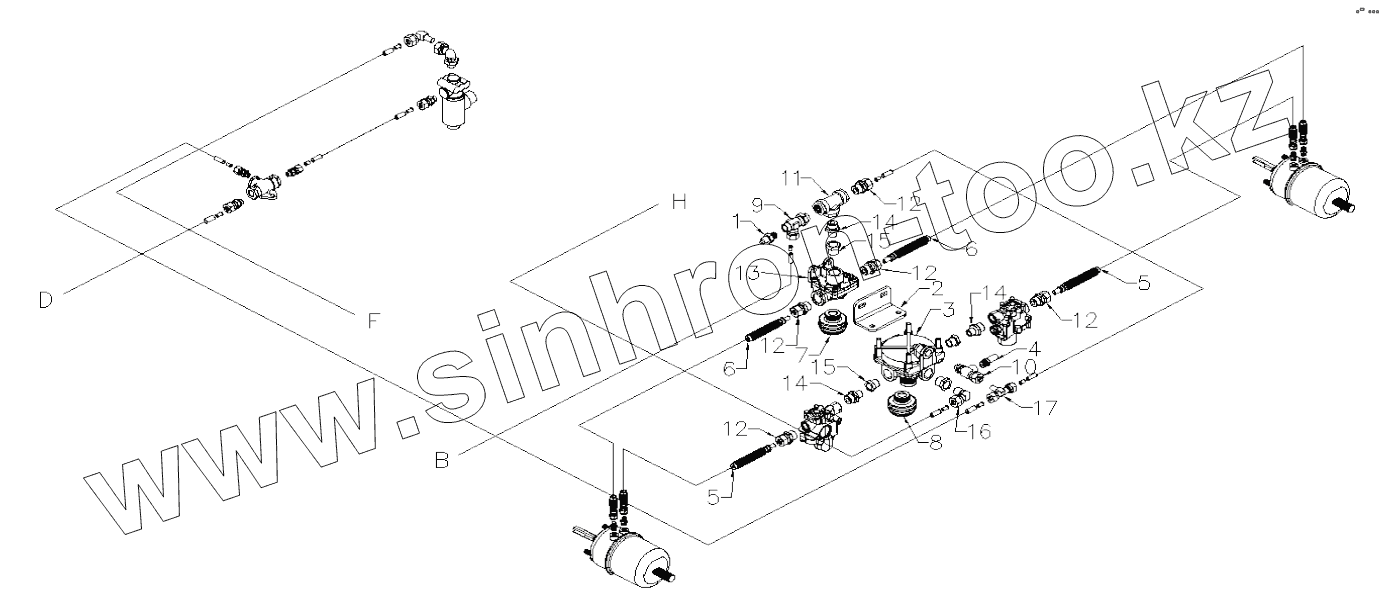

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236. REAR BRAKE AND PARKING BRAKE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

12

12

12

12

13

14

14

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6100A2-3720200-A1		Hand brake light switch
2	6115E11-3518011		Bracket, relay valve assembly
3	9730110010		Relay valve assembly
4	4134830-201-A1		Brake light switch
5	KTJG12-1000		Thread rubber tube
6	KTJG12-600		Thread rubber tube
7	4324070600		Muffler
8	4324070700		Muffler
9	6121J02-3506030		Test transition connector
10	6121J02-3506040		Test transition connector
11	4342080000		Two-way check valve
12	6100A-3500351		Connector, PVC valve
13	9735000000		Quick release valve
14	XML3500071N5F1		Connector body, 4-way protective valve
15	6100A-3500184		Transition connector
16	Q/108.1-12/3/8		Straight thread elbow connector
17	6127K01-3566011		Connector

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
