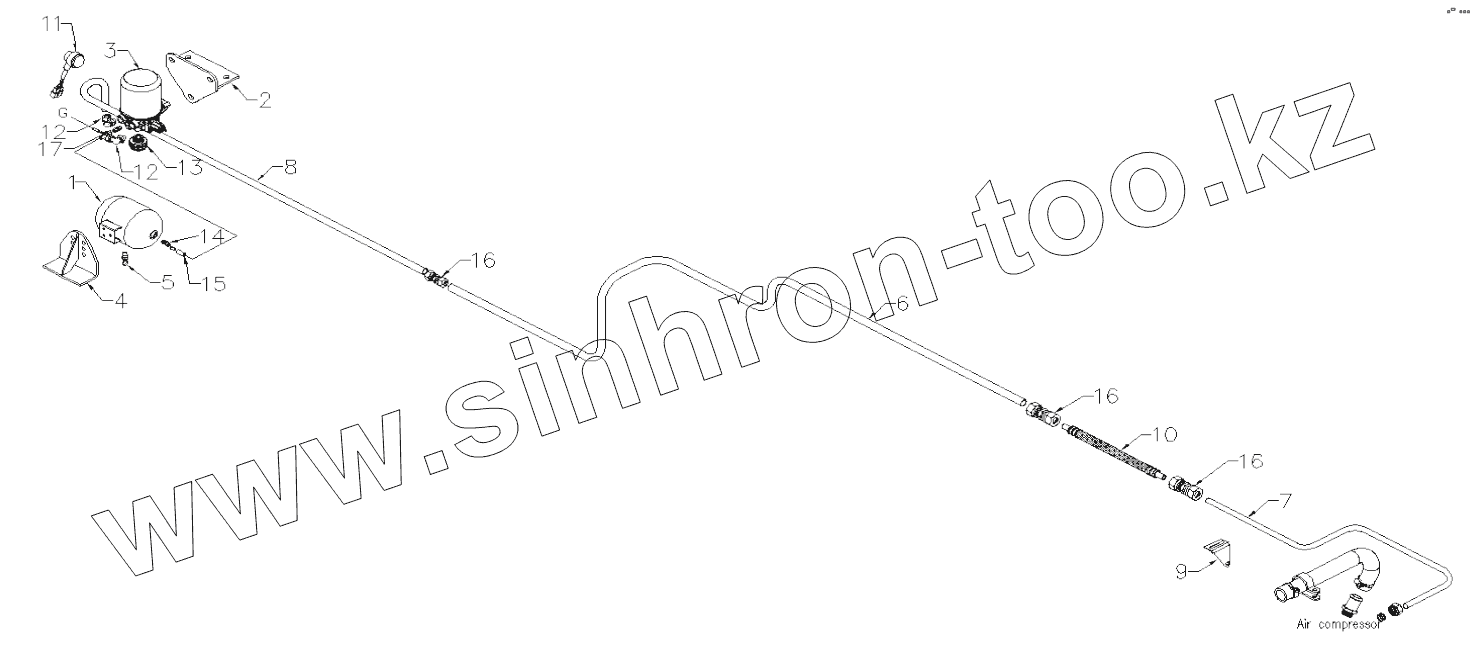

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236. AIR SUPPLY
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11R105-3500050-HXLG | Regeneration air reservoir | |
| 2 | 6115E06-3555010-9N02 | Bracket, air dryer | |
| 3 | 4324100940 | Air dryer | |
| 4 | 6840E01-3513080 | Bracket, regeneration air reservoir | |
| 5 | 35360010060 | Water drain valve, air cyinder | |
| 6 | 6845E07-3506102 | Copper pipe, air supply | |
| 7 | 6845E15-3506101-YC4G | Copper pipe, air supply | |
| 8 | 6845E07-3506103 | Copper pipe, air supply | |
| 9 | 11R117-3500185 | Bracket, copper pipe, air supply | |
| 10 | GWG-480 | High temperature pipe | |
| 11 | 8847979014-JY | Connector, air dryer | |
| 12 | WT001 | Connector | |
| 13 | 4324070700 | Muffler | |
| 14 | GB3733.1-G6 | Straight connector, bite-type end | |
| 15 | PAG6X1 | Pall tube | |
| 16 | GB3737.1-G12 | Straight thread connector | |
| 17 | 6100A-3500212 | Connector, air dryer |
