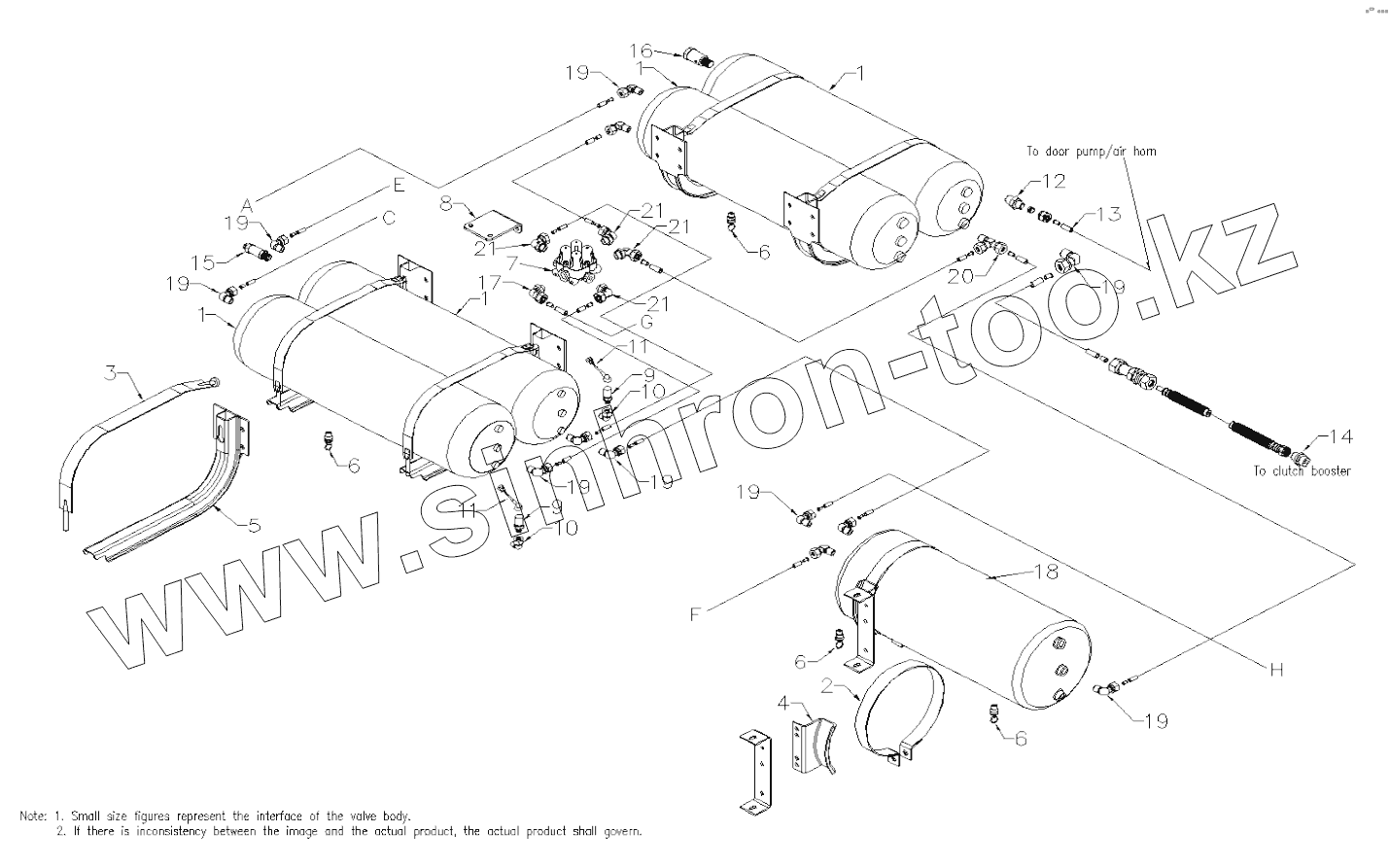

Каталог запасных частей к технике: Golden Dragon XML6845CN-3150236. AIR CYLINDER AND 4-WAY PROTECTIVE VALVE
1
1
1
1
2
3
4
5
6
6
6
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
19
19
19
19
19
19
19
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6845E01-3513030-HXLG | Air cylinder | |
| 2 | 3513301-001 | Clamp, air cylinder | |
| 3 | 6890E01-3513040 | Clamp, air cylinder | |
| 4 | 3500330-009 | Bracket, air cylinder | |
| 5 | 6890E01-3513010 | Bracket, air cylinder | |
| 6 | 35360010060 | Water drain valve, air cyinder | |
| 7 | 9347141100 | 4-way protective valve | |
| 8 | 6736A02-3500127 | Bracket, 4-way protective valve | |
| 9 | 360-018-063-001C | Air pressure sensor | |
| 10 | 6127A01-3513013 | Transition connector, air pressure sensor | |
| 11 | 6127A01-3820612-A1 | Waterproof sensor connector | |
| 12 | XML3500251N5F0 | Connector, door pump | |
| 13 | PAG8X1 | Pall tube | |
| 14 | XML3500095N1F0 | Connector, air intake, clutch booster | |
| 15 | JL990109004 | Safety valve | |
| 16 | 6155Y01-3820610 | Air pressure alarm switch | |
| 17 | WT001 | Connector | |
| 18 | 6845Y04-3513060-HXLG | Air cylinder | |
| 19 | Q/108.1-12/3/8 | Straight thread elbow connector | |
| 20 | Q/112.1-12/3/8 | Conical thread 3-way connector | |
| 21 | 6860E01-3506772 | Connector body, 4-way protective valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
