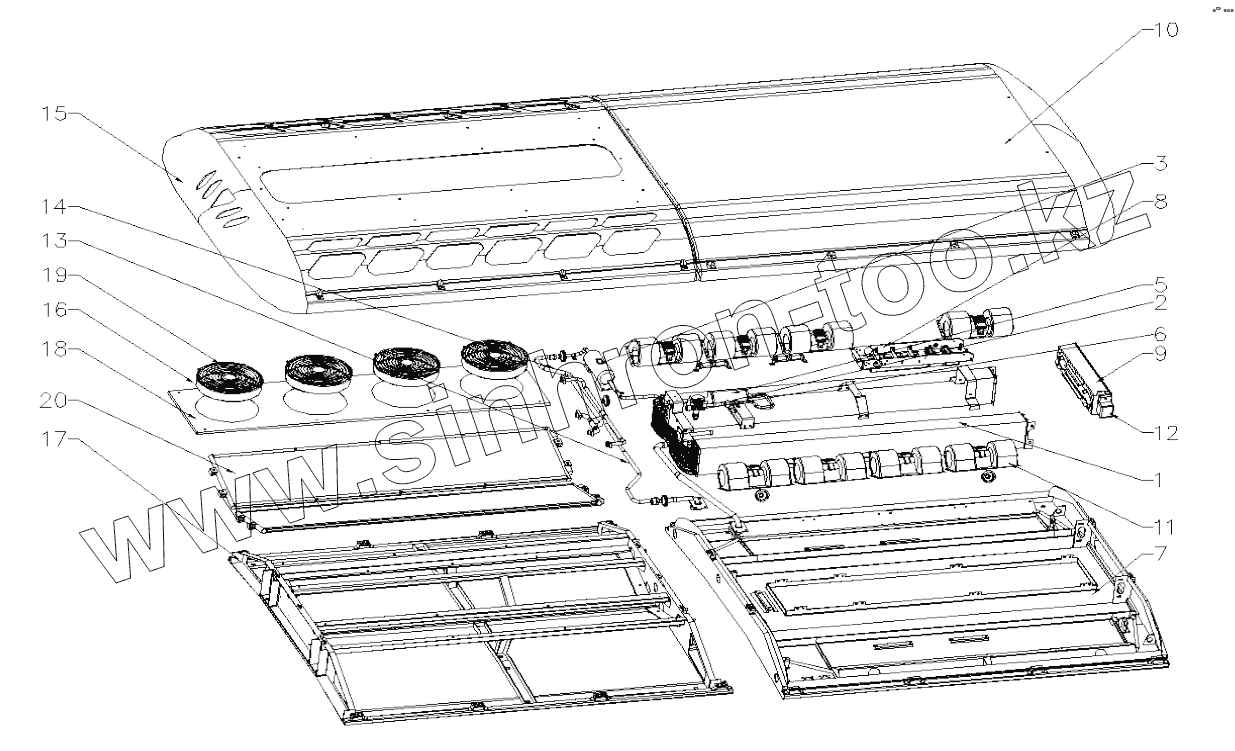

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. SZQ-VI-D AIR CONDITIONER
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03.14.B0QB303010 | Core assembly, evaporator | |
| 2 | 02.03.B0QA304011 | Sight glass | |
| 3 | 02.03.BEAA223001 | Fluid reservoir | |
| 4 | 02.03.B004010005 | Pipe component, air exhaust | |
| 5 | 02.04.B004017404 | Dryer | |
| 6 | 02.04.B004019456 | Expansion valve | |
| 7 | 03.02.B0QA907002 | Outer housing component, evaporator | |
| 8 | 03.15.B0RB905006 | Electric control parts | |
| 9 | 00.BBXF000001 | Fresh air mechanism | |
| 10 | 02.07.B0QA301000 | Top cover, evaporator | |
| 11 | 03.16.F050000196 | Evaporating fan | |
| 12 | 03.11.B005134875 | Fresh air motor | |
| 13 | 03.18.B0QA407008 | Pipe component, air intake | |
| 14 | 03.18.B0QA407009 | Drainage pipe component | |
| 15 | 02.07.B0QA401002 | Top cover, condenser | |
| 16 | 03.16.F050000103 | Condensing fan | |
| 17 | 03.17.B0QB409001 | Condenser bottom shell assembly | |
| 18 | 03.17.B0QB402002 | Fan board assembly | |
| 19 | 02.15.B9ZZ910037 | Fan cover | |
| 20 | 03.14.B0QA403000 | Condenser core |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
