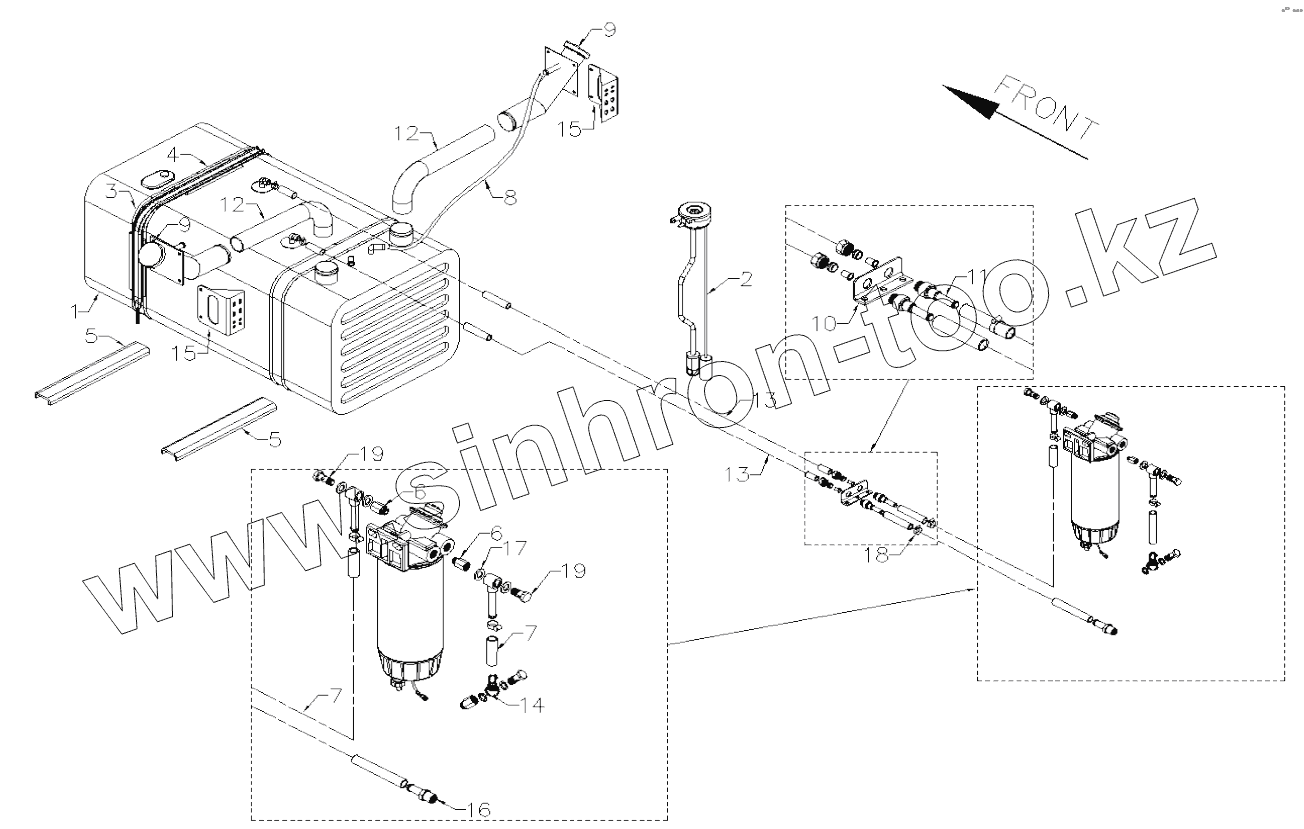

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. FUEL SUPPLY PIPELINE
1
2
3
4
5
5
6
6
7
7
8
9
9
10
11
12
12
13
13
14
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6139X03-1101100 | Fuel tank assy. | |
| 2 | 6139X03-1101300 | Sensor | |
| 3 | 6123G01-1101040 | Mounting band assy, fuel tank | |
| 4 | 6891-1100001 | Damping strip, band | |
| 5 | 6891-1100002 | Damping strip, fuel tank | |
| 6 | 6127A08-1105003 | Hinge connector | |
| 7 | FYNYJG14X4 | Rubber tube, oil-resist, pressure resist | |
| 8 | FYNYJG19X4 | Rubber tube | |
| 9 | 6139X03-1103933 | Oil inlet assy. | |
| 10 | 6122A36-1104023 | Through wall panel | |
| 11 | 6122A36-1104005 | Straight pipe connector, wall- through, fuel | |
| 12 | 6139X03-1103033 | Oil inlet pipe | |
| 13 | PaG16X2 | Pall tube | |
| 14 | 6145A40-1104012 | Oil inlet joint | |
| 15 | 6139X03-1103031 | Bracket | |
| 16 | 6155X01-1104012 | Oil outlet joint | |
| 17 | JB982-16 | Sealing washer | |
| 18 | Q67525 | Clamp | |
| 19 | Q818-M16X1.5 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
