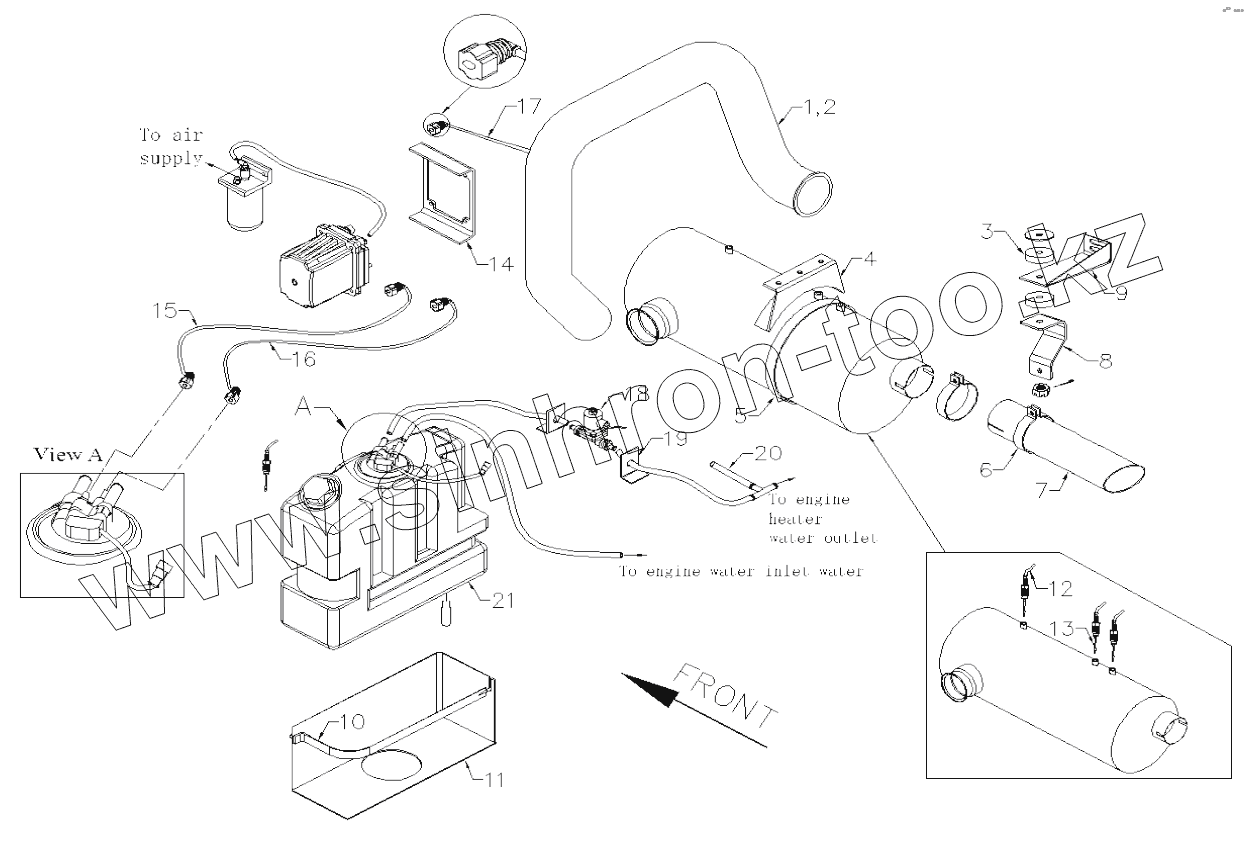

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. EXHAUST SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6145X08-1203010 | Exhaust pipe assembly | |
| 2 | 6103K01-1203113 | Heat insulation | |
| 3 | 6891A1-1200014 | Rubber washer, shock absorbing | |
| 4 | 6125A66-1201120 | Hoop, exhaust processor | |
| 5 | 6145A40-1201122 | Hoop | |
| 6 | 6128J07-1203016 | Fixing ring, exhaust pipe | |
| 7 | 6139X04-1209011 | Exhaust tail pipe | |
| 8 | 6103A23-1209016 | Hanging plate, exhaust pipe | |
| 9 | 6105E16-1209020-DR77 | Fixing plate, exhaust tail pipe | |
| 10 | 6908A43-1205151 | Hoopurea tank | |
| 11 | 6908A43-1205153 | Urea tank mounting brackets | |
| 12 | 226302DB0A | Temperature sensor | |
| 13 | 816021-01 | Inlet temperature sensor | |
| 14 | 6125G02-1205111 | Mounting support, urea pump | |
| 15 | NSG-9.49-9.49L-500-D | Hose assembly, urea feeding | |
| 16 | NSG-7.89-7.89L-500-D | Hose assembly, urea return | |
| 17 | ETFF/PA12-5 | Pipe assembly, urea injection | |
| 18 | PS-L026-06 | Shutoff valve | |
| 19 | 6937A31-1205141 | Fixing bracket, solenoid valve, water shut-off | |
| 20 | 6125V03-1205041 | 3-way valve, shutoff valve | |
| 21 | 17350-LA300 | Urea tank |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
