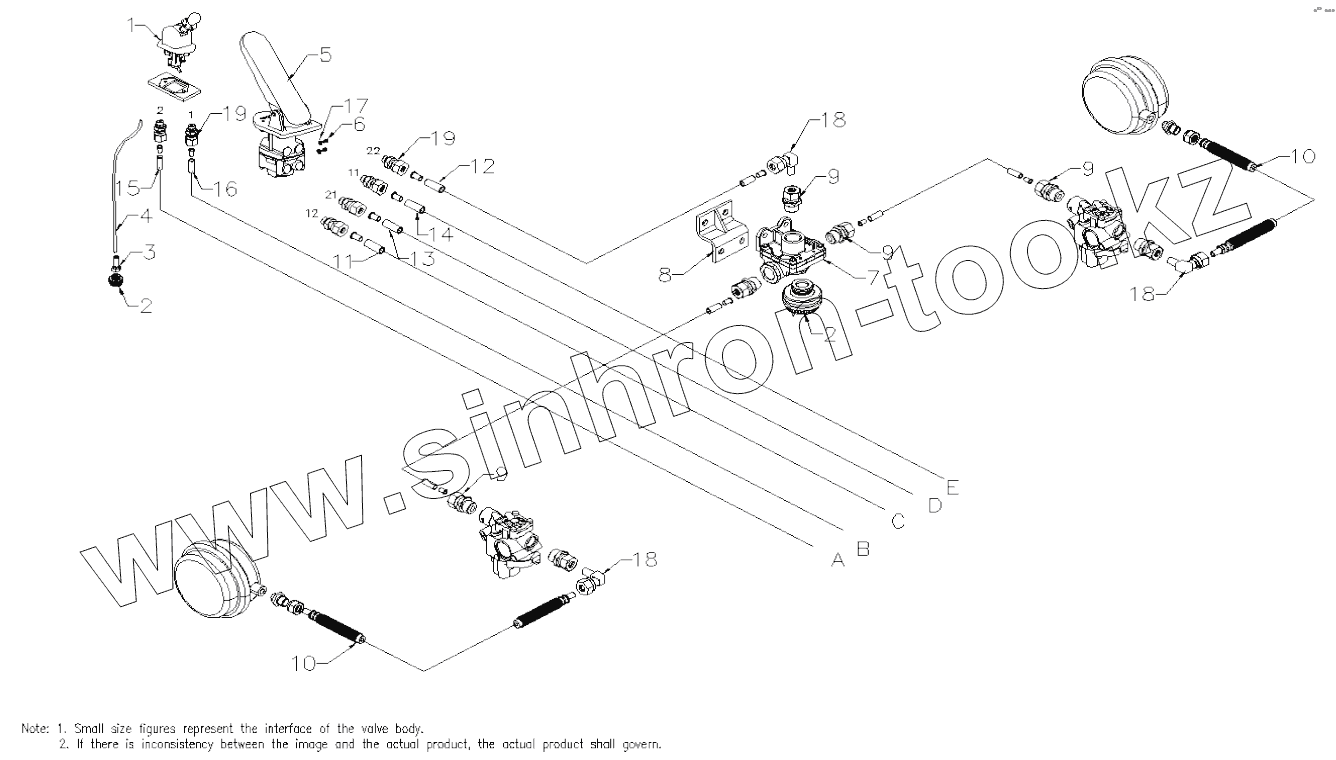

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. CONTROL AND FRONT BRAKE
1
2
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9617230380 | Hand brake valve | |
| 2 | 4324070600 | Muffler | |
| 3 | 6123X01-3508001 | Connector | |
| 4 | 6700X42-3508020 | Tube | |
| 5 | 4613180710 | Master valve | |
| 6 | JB1000-M16X1.5 | Screw plug, outer Hex | |
| 7 | 9735000000 | Quick release valve | |
| 8 | 6121C01-3500051 | Bracket, quick release valve | |
| 9 | 6100A-3500351 | Connector, PVC valve | |
| 10 | KTJG12-650 | Thread rubber tube | |
| 11 | PAG12X1.5-C | Pall tube | |
| 12 | PAG12X1.5-H | Pall tube | |
| 13 | PAG12X1.5-B | Pall tube | |
| 14 | PAG12X1.5-L | Pall tube | |
| 15 | PAG12X1.5-Y | Pall tube | |
| 16 | PAG12X1.5-R | Pall tube | |
| 17 | JB1002-16 | Washer | |
| 18 | GB3752.1-G12 | Straight thread elbow connector | |
| 19 | GB3733.1-G12 | Straight connector, bite-type end |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
