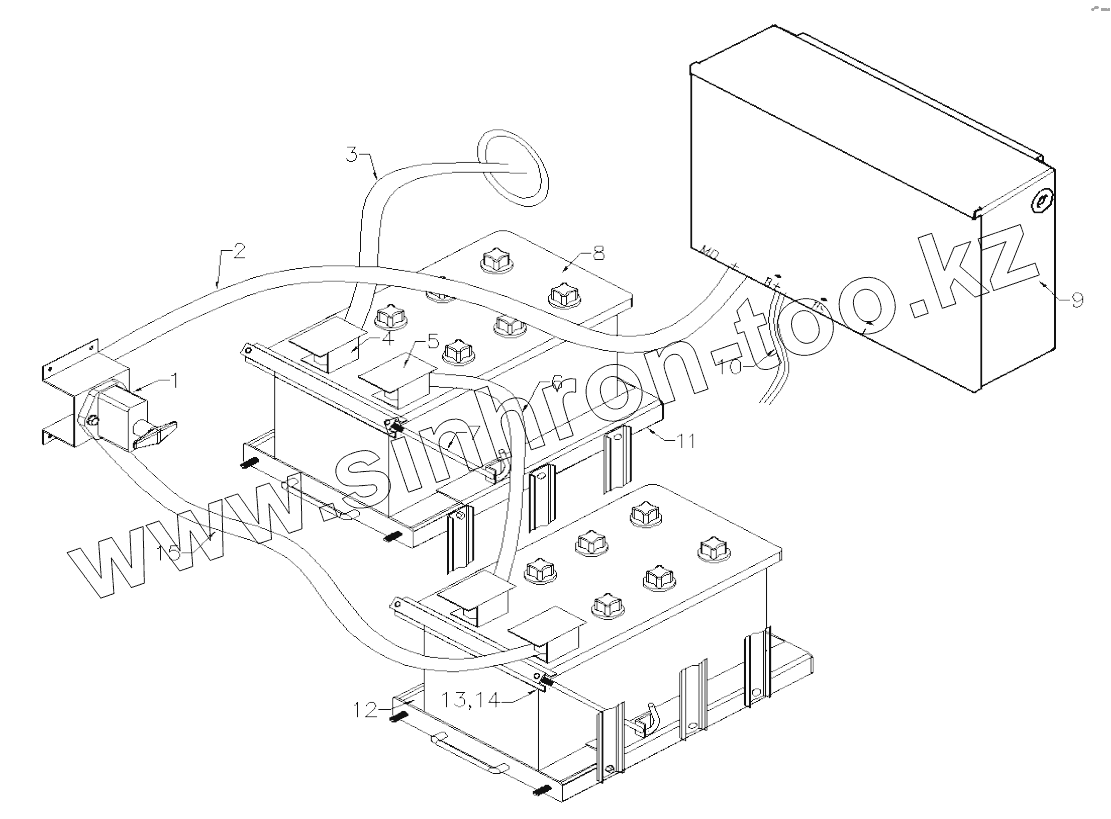

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. BATTERY COMPARTMENT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JK451ZJ | Master power switch, manual | |
| 2 | DLX0070070-0810R | Wire, master switch | |
| 3 | DLX0260070-0812R-AEX | Power cable | |
| 4 | 6127A01-3703320-W | Battery Case pole | |
| 5 | 6127A01-3703320-R | Battery Case pole | |
| 6 | DLX0075050-0808R | Power cable | |
| 7 | 6127A01-3703131 | Bracket bolt, battery | |
| 8 | AKL-N225-40 | Battery | |
| 9 | CQ2124 | Electric control box, rear | |
| 10 | 6100A2-3724230 | Fusible wire | |
| 11 | 6127K04-3703400-FF | Bracket assy, battery | |
| 12 | 6891-3703141 | Rubber cushion,battery | |
| 13 | 6127K04-3703121-FF | Battery clamping plate | |
| 14 | 6891-3703142 | Battery clamping plate rubber strip | |
| 15 | DLX0060070-0810R | Positive wire, battery |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
