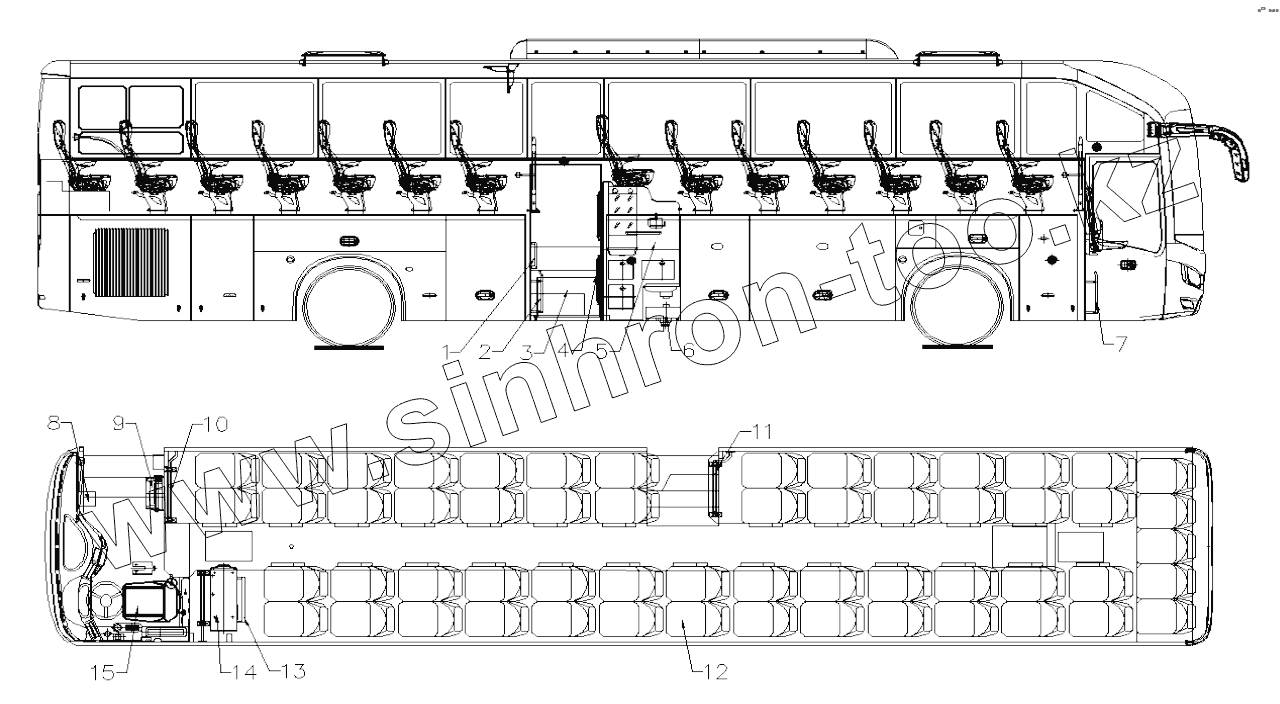

Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. ARMREST & SEAT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6139X03-5526310 | Armrest | |
| 2 | 6108K01-5526570 | Armrest | |
| 3 | 6128K01-8230300-Y | Toilet water tank assembly | |
| 4 | 6128K01-8230010-Y | Bathroom armrest | |
| 5 | 6139X13-8230100 | Bathroom | |
| 6 | 6139X13-8230200 | Sewage tank | |
| 7 | 6108K01-5526560 | Armrest | |
| 8 | 6750-511-RF1 | Foot step | |
| 9 | JLZY-D7-P1 | Guide seat | |
| 10 | 6139X13-5526200 | Guard frame, passenger | |
| 11 | 6139X13-5526300 | Guard frame, passenger | |
| 12 | 6139X13-7200100 | Seat | |
| 13 | 6952K01-5526120 | Armrest | |
| 14 | ZS-53110/L-6139 | Water dispenser & refrigerator assembly | |
| 15 | Q15-1 | Driver seat |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
