Каталог запасных частей к технике: Golden Dragon XML6139JR-3141082. AC172RA374A GENERATOR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

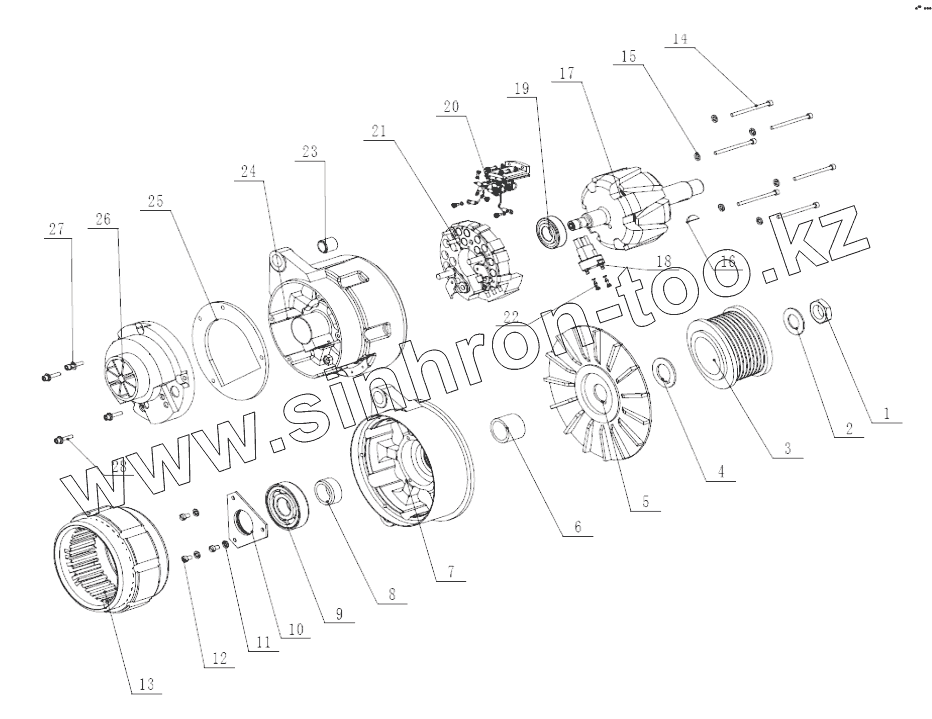

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5330-501		Hexagonal nut
2	6270-487		Conical washer
3	AC172R374A-0001		Belt pulley
4	G6360-134		Washer
5	6360-254-FR		Fan
6	6360-80		Positioning jacket
7	6360-411/B		Front end cover subassembly
8	6360-9		Positioning jacket
9	NSK6306DDU2C3E/MANH6		Front bearing
10	6360-29		Bearing cover
11	5293-57		Spring washer
12	NS212-9Z1		Bolt
13	6332-A1488A		Stator assembly
14	5335-970L		Screw, hex. socket head
15	5224-22		Spring washer
16	NK1-9		Woodruff key
17	8SC3141VC00D-2000		Rotator assembly
18	6360-380A		Brush subassembly
19	NSK6205DDUC3E/MANH6		Rear bearing
20	605-1C		Regulator
21	6360-418		Rectification assembly
22	Y5335-982C		Screw, hex. socket head
23	Y6270-408		Adjustment bushing
24	6360-413/B		End cover assembly, rear
25	6360-432		Fill pad
26	6360-433		Protective shield
27	5293-57		Spring washer
28	5335-963E		Bolt, hex. socket head

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
