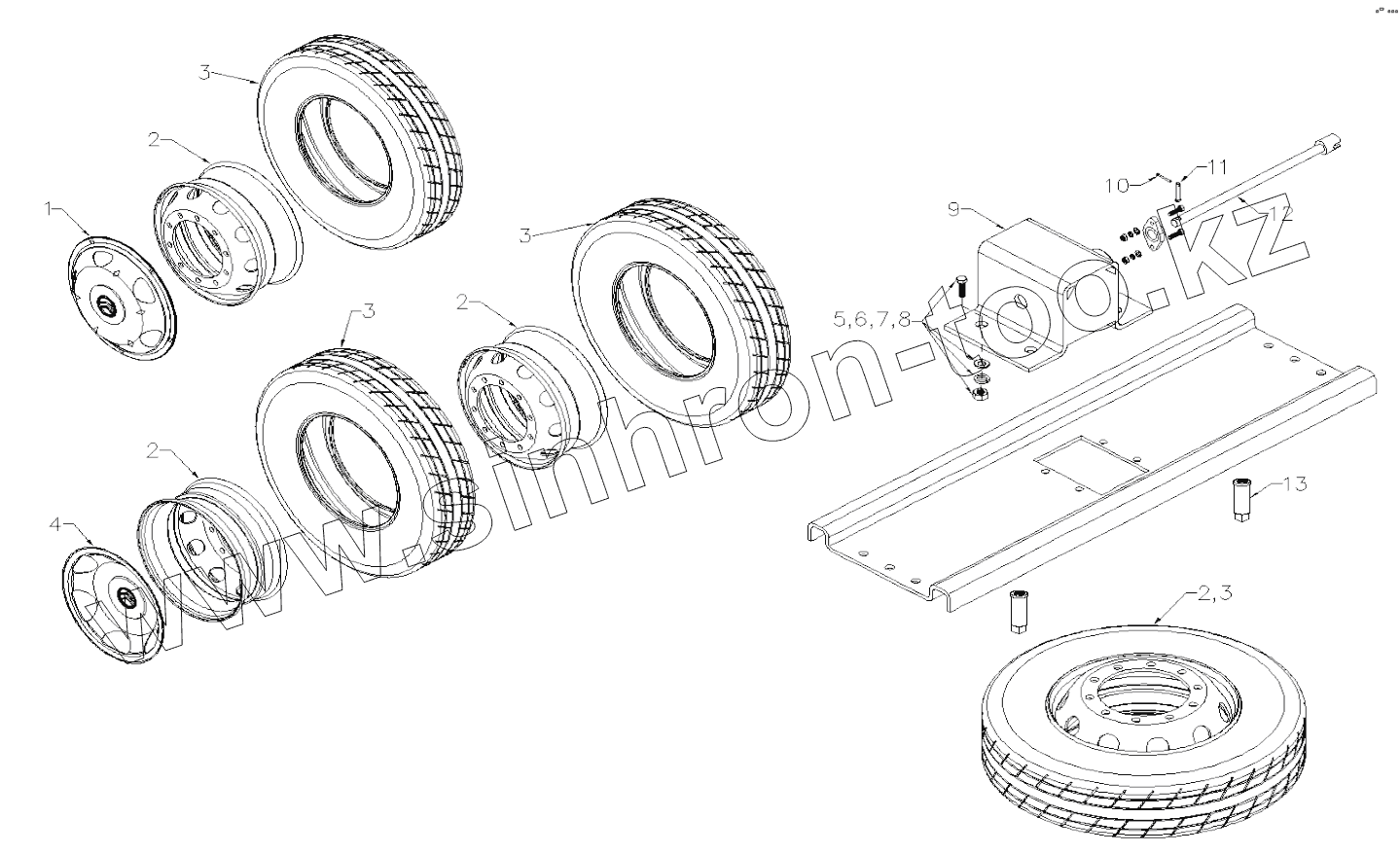

Каталог запасных частей к технике: Golden Dragon XML6127CNG-3141495. WHEEL INSTALLTION
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | HXK-500LZ-Q | Front wheel house | |
| 2 | 22.5X9.00-10Z170G-1 | Wheel | |
| 3 | 295/80R22.5-18PR-2 | Radial tyre w/o inner tube | |
| 4 | HXK-500LZ-H | Rear wheel house | |
| 5 | Q150B1030 | Hex bolt | |
| 6 | Q40110 | Plane washer | |
| 7 | Q40310 | Spring washer | |
| 8 | Q340B10 | Nut | |
| 9 | 6125B02-3105012 | Spare tyre rack | |
| 10 | Q5003232 | Cotter pin | |
| 11 | Q5100840 | Pin | |
| 12 | 11R105-3105012 | Driving rod, rocker arm | |
| 13 | 6122A01-3105422 | Wheel nut for automobile |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
