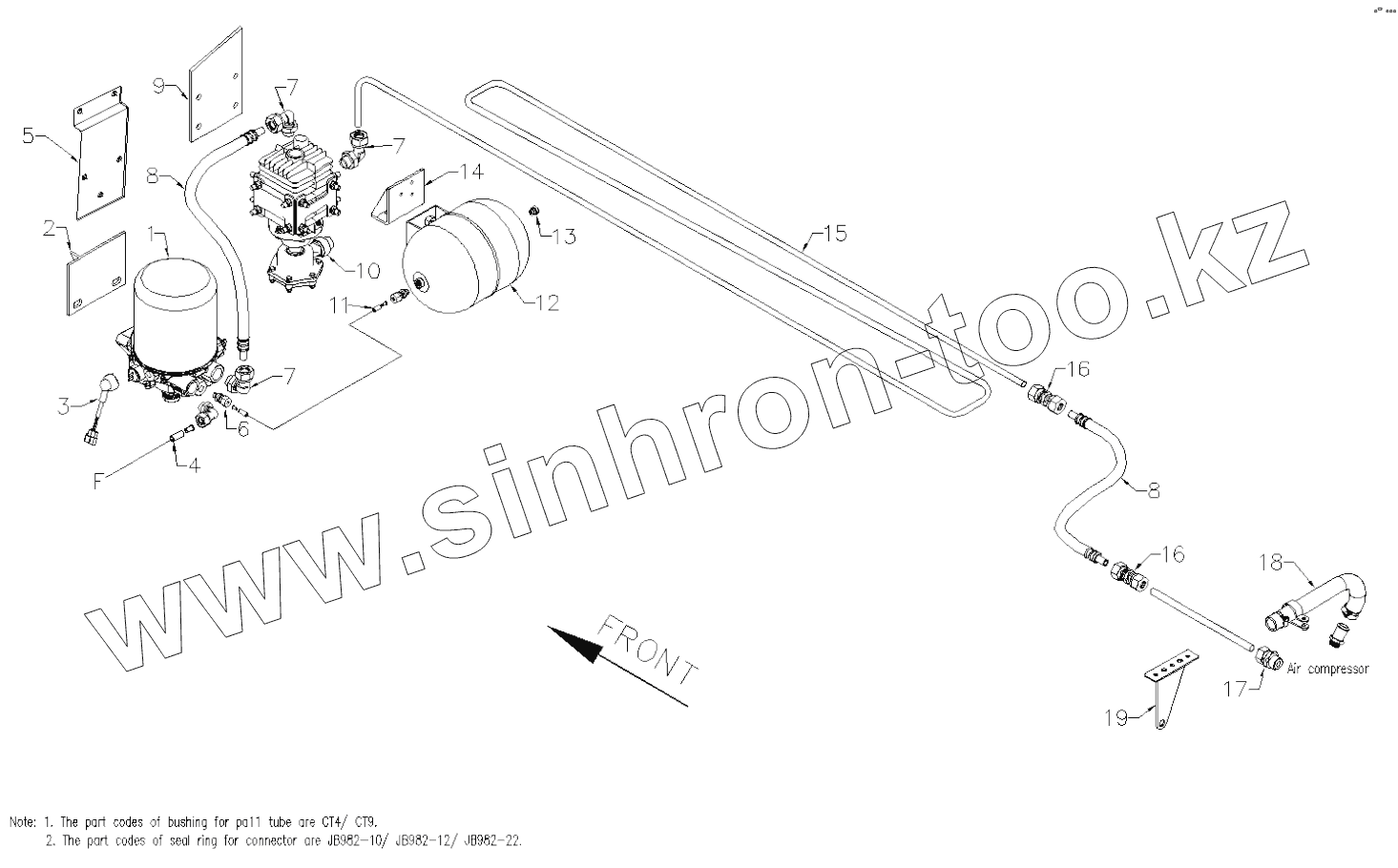

Каталог запасных частей к технике: Golden Dragon XML6127CNG-3141495. AIR SUPPLY
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4324100940 | Air dryer | |
| 2 | 6108K01-3555011 | Bracket, air dryer | |
| 3 | 8847979014-JY | Connector, air dryer | |
| 4 | PAG12X1.5-M | Pall tube | |
| 5 | 6122G01-3555101 | Bracket, air dryer | |
| 6 | 6100A-3500212 | Connector, air dryer | |
| 7 | GB699-G18 | Straight adjustable thread elbow connector | |
| 8 | GWG18-600 | High temperature pipe | |
| 9 | 6111L01-3566001 | Bracket, condenser | |
| 10 | 35MA1-50030 | Condenser | |
| 11 | PAG6X1 | Pall tube | |
| 12 | 11R105-3500045 | Regeneration air reservoir | |
| 13 | WA-Q617B10 | Screw plug, Hex | |
| 14 | 6890E11-3513080 | Bracket, regeneration air reservoir | |
| 15 | 6127X08-3506102 | Copper pipe, air supply | |
| 16 | GB3737.1-G18 | Straight thread connector | |
| 17 | 3506-183-B5F | Connector, air exhaust, air compressor | |
| 18 | 6122A38-3506106 | Rubber pipe | |
| 19 | 11R117-3500185 | Bracket, copper pipe, air supply |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
