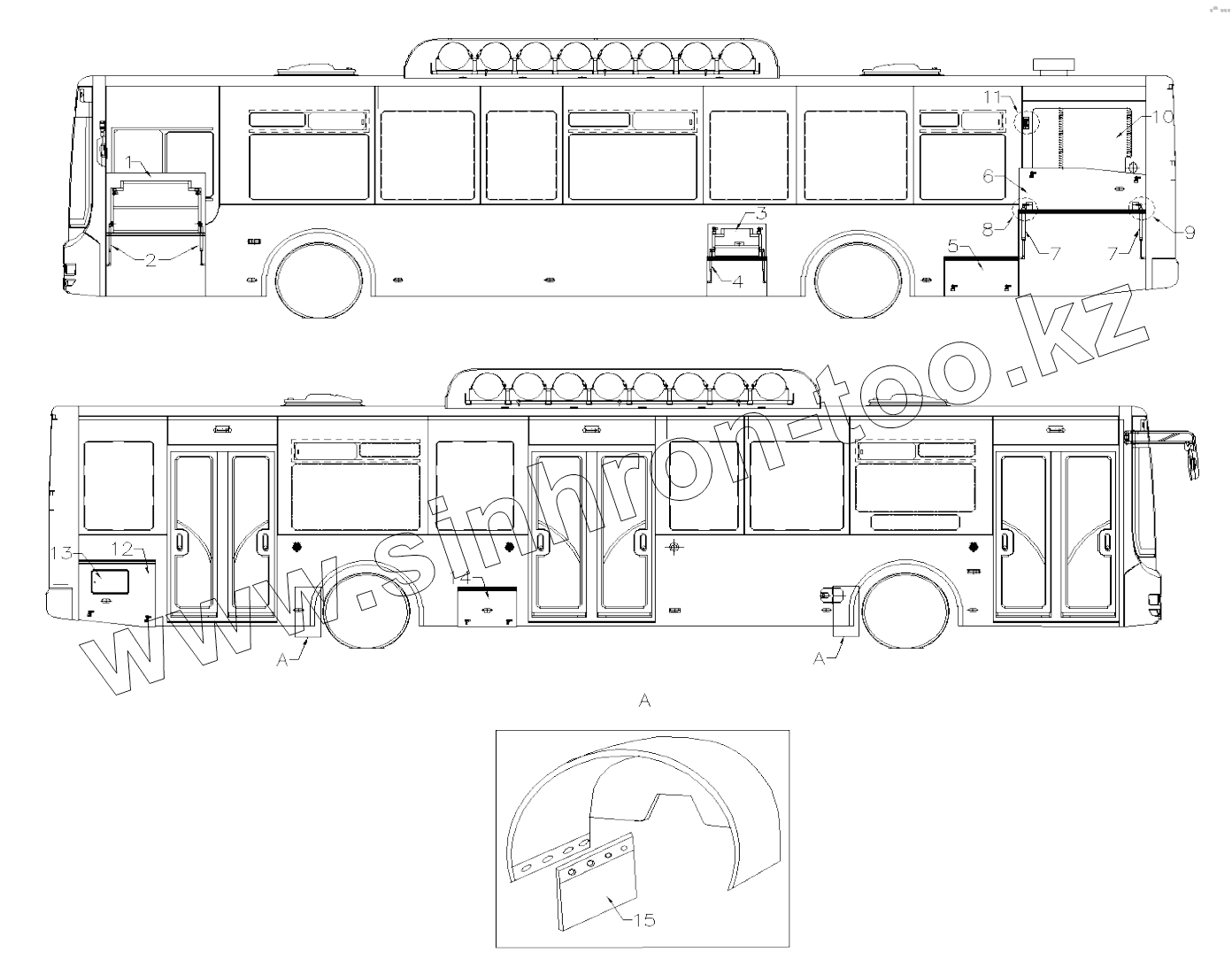

Каталог запасных частей к технике: Golden Dragon XML6125CN-3150244. SIDE COMPARTMENT
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6125Y14-5902100-FK36 | Compartment door assy, below driver | |
| 2 | QH500-280N180 | Air spring | |
| 3 | 6125Y14-5902200-FK36 | 2nd compartment door assy | |
| 4 | QH350-130N120 | Air spring | |
| 5 | 6125Y14-5902300-FK36 | 3rd compartment door assy | |
| 6 | 6125Y14-5902400-FK36 | 4thcompartment door assy | |
| 7 | QH625-380N220 | Air spring pole | |
| 8 | DGL-LXC2630 | Left port | |
| 9 | DGR-LXC2630 | Right port | |
| 10 | 6125Y14-5902700-FK36 | Compartment door | |
| 11 | 55HA1-08820-F2- XW115 | Single-axis hinges | |
| 12 | 6125Y14-5902600-FK36 | 2nd compartment door assy, right | |
| 13 | CY-JC400X280-S | Repair access | |
| 14 | 6125Y14-5902500-FK36 | Compartment door | |
| 15 | DNP-SD | Splash guard |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
