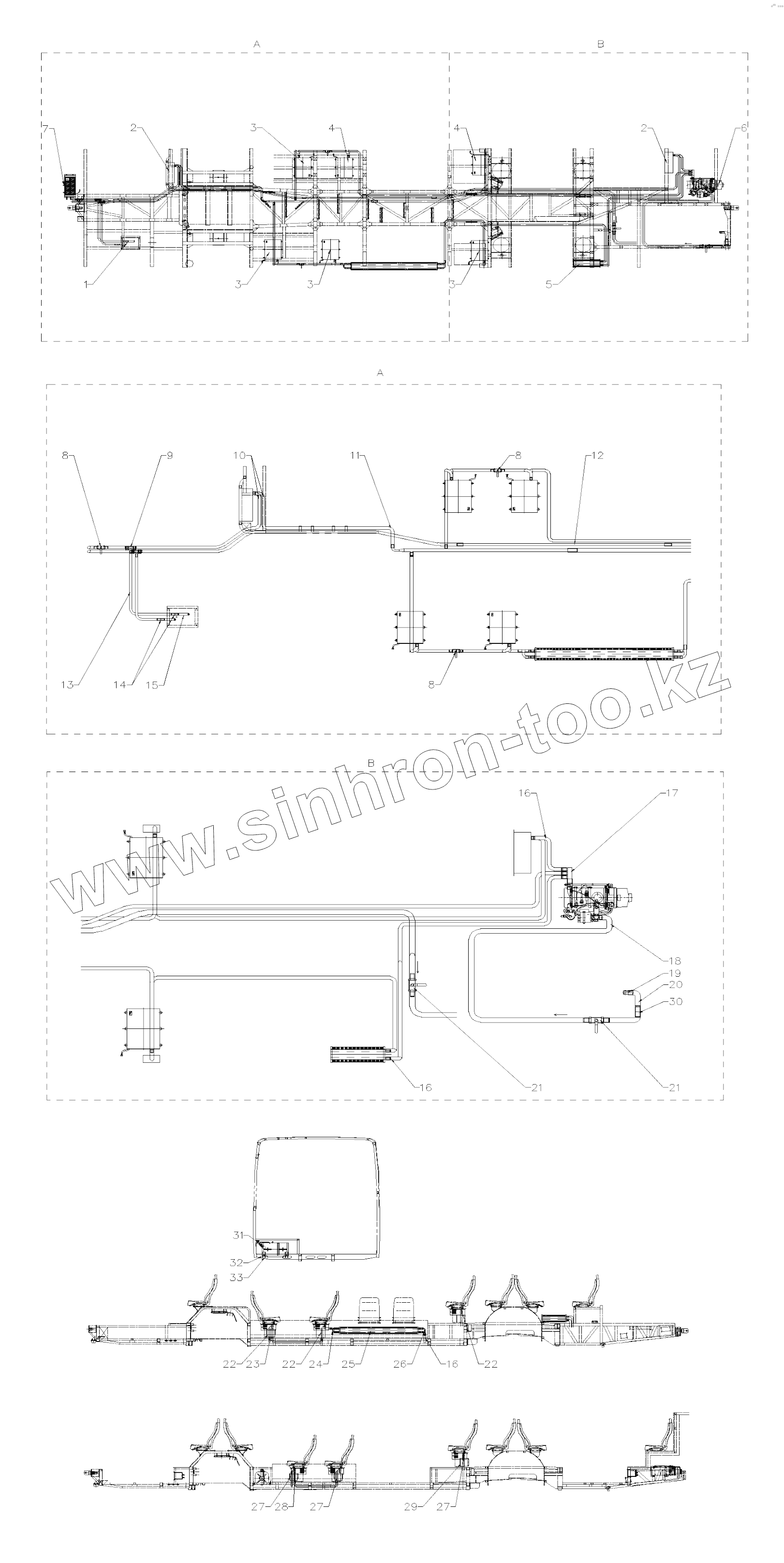

Каталог запасных частей к технике: Golden Dragon XML6125CN-3150244. HEATING PIPELINE
1
2
2
3
3
3
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SR-15A | Radiator | |
| 2 | SR-25C-09 | Radiator, step | |
| 3 | SR-4AR/12 | Radiator | |
| 4 | SR-4AL/11 | Radiator | |
| 5 | SP-500 | Natural fins | |
| 6 | T350 | Heater | |
| 7 | CS-7DL-25 | Defroster | |
| 8 | 6891-8101016D | Ball valve | |
| 9 | 6127A11-8123505 | 3-way pipe | |
| 10 | 6127A01-8123516E | 6127A01-8123516E | |
| 11 | 6857A05-8123512 | Connecting rubber hose, radiator II | |
| 12 | 6125G10-8123528 | Stainless steel pipe | |
| 13 | 6121C04-8123527 | Rubber pipe | |
| 14 | 87125-36410 | Bronze connecting pipe | |
| 15 | 6551L01-8123901 | Connecting pipe | |
| 16 | 6891A1-8102031 | Hose , heating system | |
| 17 | 6125Y19-8123501 | Four-way pipe | |
| 18 | 6125Y19-8123502 | Connecting pipe | |
| 19 | 6125G08-8123905 | Water intake, engine | |
| 20 | 6125Y12-8123923 | Connector, rubber | |
| 21 | 6155Y01-8101016 | Valve | |
| 22 | 6125G10-8123905 | Heating pipeline | |
| 23 | 6105Y08-8123702 | Rubber pipe cover | |
| 24 | 6125G10-8123944 | H-type tee | |
| 25 | SP-1630 | Natural fins | |
| 26 | 6125G10-8123945 | F-type tee | |
| 27 | 6105Y08-8123906 | Rubber pipe | |
| 28 | 6128A01-8123901 | Connecting pipe | |
| 29 | 6105Y08-8123703 | Rubber pipe cover | |
| 30 | 6155Y01-8123573 | Copper straight pipe | |
| 31 | 6125Y08-8123501 | Oil tank | |
| 32 | 6125Y11-1101212 | Bracket | |
| 33 | 6125Y11-1101211 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
