Каталог запасных частей к технике: Golden Dragon XML6125CN-3150244. AIR CYLINDER AND 4-WAY PROTECTIVE VALVE
1
1
1
1
1
1
1
1
2
3
4
4
4
4
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29

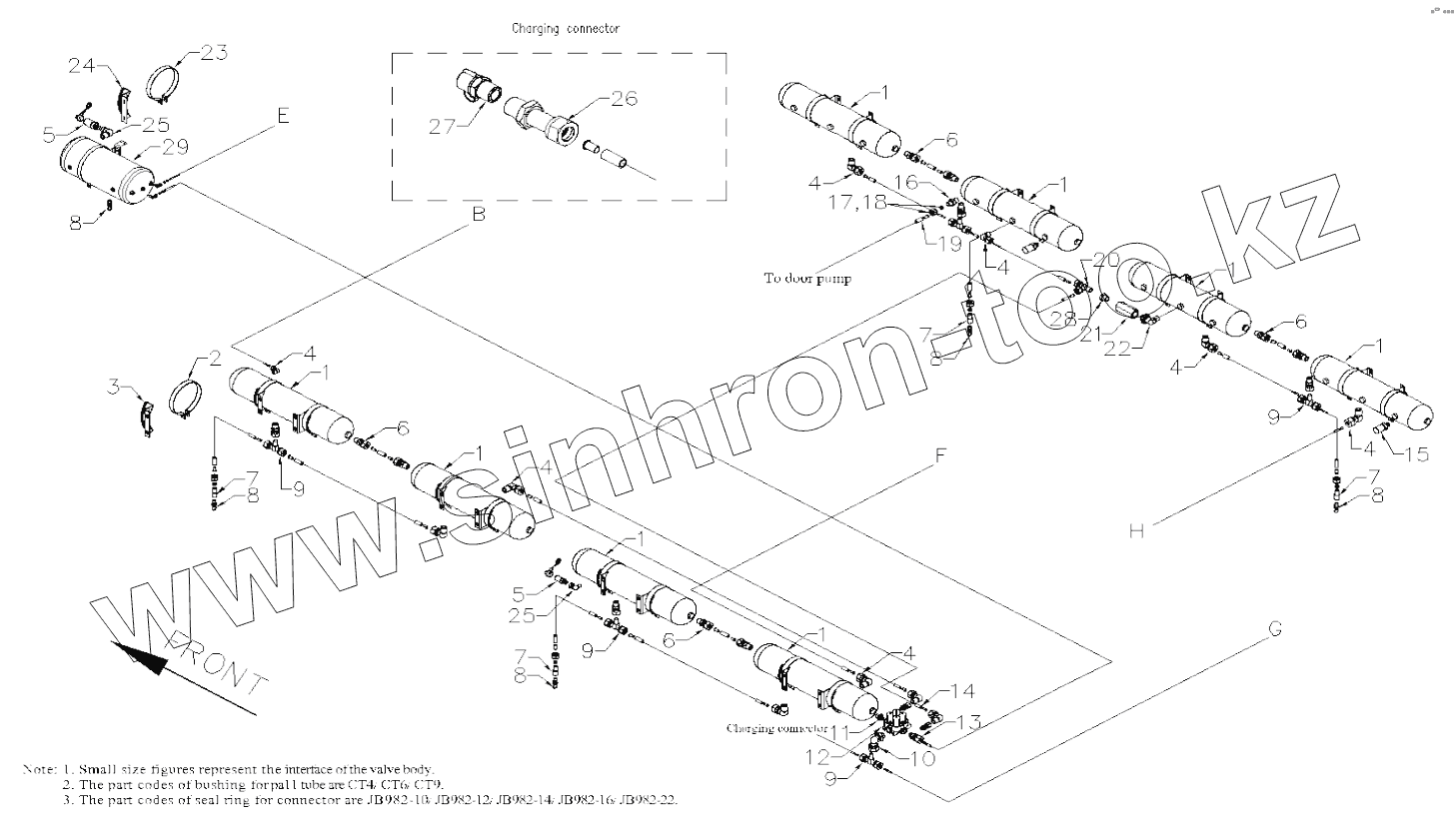

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6125Y11-3513120 | Air cylinder | |
| 2 | 6125Y12-3513140 | Clamp, air cylinder | |
| 3 | 6125Y12-3513130 | Bracket, air cylinder | |
| 4 | Q/108.1-12/3/8 | Straight thread elbow connector | |
| 5 | 3QG251K5 | Air pressure sensor | |
| 6 | Q/103.1-12/3/8 | Straight thread connector | |
| 7 | 3500-912-JW1 | Connector, water drain valve | |
| 8 | 35360010060 | Water drain valve, air cyinder | |
| 9 | GB3753.1-G12 | Combined thread three-way pipe | |
| 10 | WT001 | Connector | |
| 11 | 6860E01-3506772 | Connector body, 4-way protective valve | |
| 12 | 9347141100 | 4-way protective valve | |
| 13 | GB3733.1-G12 | Straight connector, bite-type end | |
| 14 | PAG12X1.5 | Pall tube | |
| 15 | 6716A01-3820610 | Air pressure switch | |
| 16 | XML3500251N5F0 | Connector, door pump | |
| 17 | GB3759-G8 | Nut for pipe connector, bite- type | |
| 18 | GB3764-8 | Clip | |
| 19 | PAG8X1 | Pall tube | |
| 20 | Q/112.1-12/3/8 | Conical thread 3-way connector | |
| 21 | AZ9100360310 | One - way valve | |
| 22 | NPT3/8-M22X1.5-L | Connector | |
| 23 | 6100A2-3500101 | Clamp, air cylinder | |
| 24 | 6100A2-3500102 | Bracket, air cylinder | |
| 25 | 6127A01-3513013 | Transition connector, air pressure sensor | |
| 26 | 6845Y04-3506310 | Transition connector, air taking | |
| 27 | 35AD-06510 | Air take connector | |
| 28 | 6100A-3500184 | Transition connector | |
| 29 | 6125Y18-3513035 | Air cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
