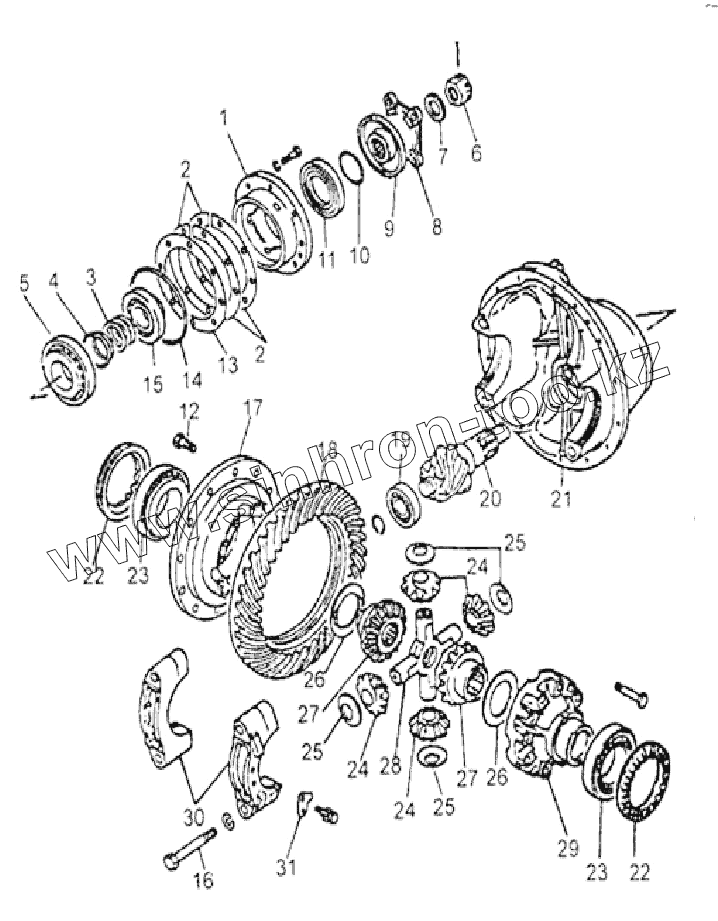

Каталог запасных частей к технике: Golden Dragon XML6105CN-7150227. FINAL DRIVE
1
2
2
4
5
6
8
9
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1-2402S106-036 | Bearing seat | |
| 2 | Q1-2402S106-081~088 | Adjusting washer | |
| 4 | 2402151-227-NQ22E | Spacer | |
| 5 | 2402720-NQ99A | Front inner bearing assy | |
| 6 | 2402072-NQ22E | Hex slotted nut | |
| 8 | 2402065-NQ22E | Flange and cover assy | |
| 9 | Q1-2402S106-067 | Dust cover | |
| 11 | 2402NS99-060 | Oil seal assy | |
| 12 | 2402356-NQ22E | Bolt | |
| 14 | 2402N-037 | O-ring | |
| 15 | 2402730-NQ99A | Front outer bearing assy | |
| 16 | 2402119-NQ99A | Bolt | |
| 17 | 2402317-NQ22E | Left bevel gear differential case | |
| 18 | H24026NQ0637 | Ring gear | |
| 19 | 2402710-NQ99A | Rear bearing assy | |
| 20 | H24025NQ0637JC | Drive pinion | |
| 21 | 2402115-NQ22E | Differential case | |
| 22 | 2402N-381-B | Adjusting nut | |
| 23 | 2402750-NQ99A | Differential bearing assy | |
| 24 | 2402NJ-345 | Planet gear | |
| 25 | 2402346-NQ01A | Thrust washer | |
| 26 | 2402336-NQ01A | Thrust washer | |
| 27 | 2402NJ-335 | Side gear | |
| 28 | 2402N-331 | Spider | |
| 29 | 2402N-318 | Right bevel gear differential case | |
| 30 | 2402117-NQ22E | Bearing cap | |
| 31 | 2402N-383 | Lock plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
