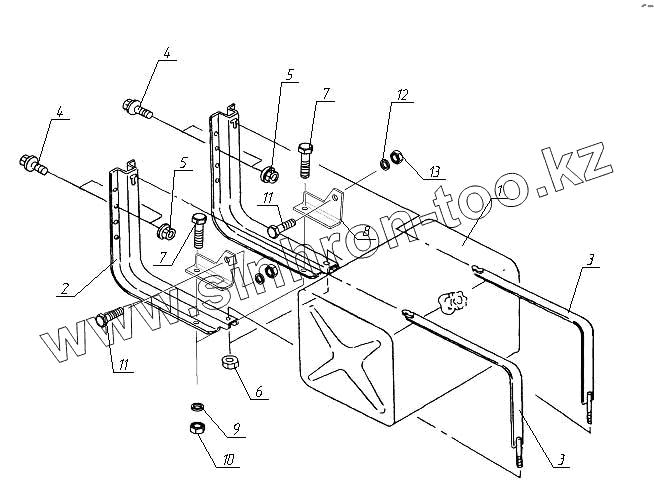

Каталог запасных частей к технике: Богдан А-092. Установка топливного бака

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

7

8

9

10

11

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А091-1101010		Бак топливный (заготовка ISUZU 8973509920)
2	8970355170		Кронштейн топливного бака
3	8944383854		Хомут топливного бака
4	286910300		Болт
5	911502100		Гайка
6	9091304800		Гайка
7	М8-6gх30.58.019		Болт М8-6gх30.58.019 ГОСТ 7798-70
8	А091-1101155		Кронштейн
9	8.65Г.019		Шайба 8.65Г.019 ГОСТ 6402-70
10	М8-6Н.5.019		Гайка М8-6Н.5.019 ГОСТ 5915-70
11	М10-6gх25.58.019		Болт М10-6gх25.58.019 ГОСТ 7798-70
12	10.65Г.019		Шайба 10.65Г.019 ГОСТ 6402-70
13	М10-6Н.5.019		Гайка М10-6Н.5.019 ГОСТ 5915-70
