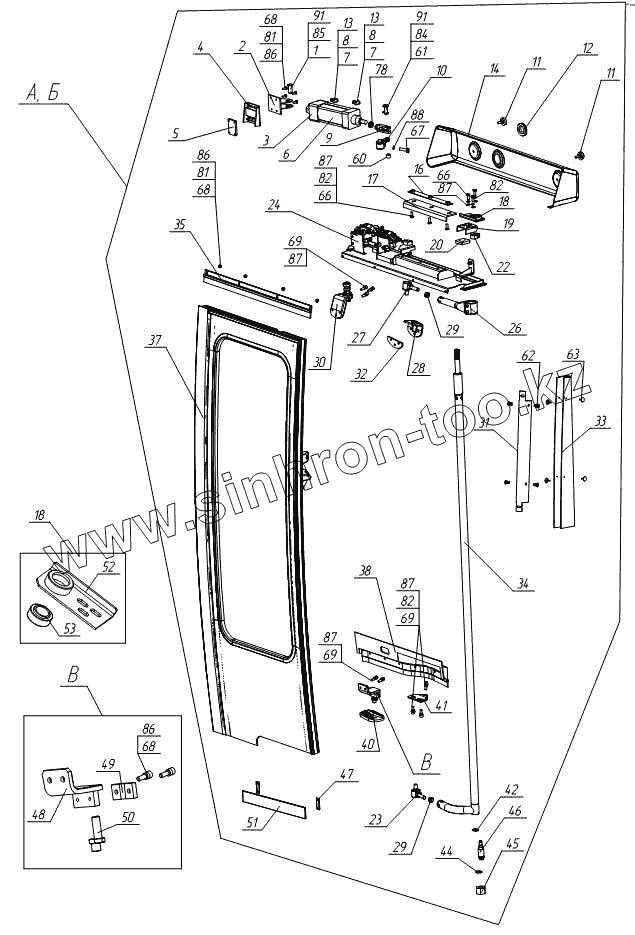

Каталог запасных частей к технике: Богдан А-092. Установка служебных дверей
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
13
14
16
17
18
18
19
20
22
24
24
26
27
28
29
29
30
31
32
33
34
35
37
38
40
41
42
44
45
46
47
48
49
50
51
52
53
60
61
62
63
66
66
67
68
68
68
69
69
69
78
81
81
82
82
82
84
85
86
86
86
87
87
87
87
87
88
91
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М6-6gх20.56.019 | М6-6gх20.56.019 | Винт М6-6gх20.56.019 ГОСТ 11738-84 | |
| 1 | А092-6508550 | Палец | |
| 2 | А092-6508031СБ | Кронштейн | |
| 3 | R-41-63 | Подвеска R-41-63 | |
| 4 | А092-6508030 | Кронштейн | |
| 5 | А092-6101076 | Пластина | |
| 6 | 60М2L063А0100 | Пневмоцилиндр | |
| 7 | 1500-6/4-1/8 | Фиттинг | |
| 8 | 2531-3/8-1/8 | Футорка | |
| 9 | А091-6508137 | Вилка | |
| 10 | А092-618127-01 | Рычаг | |
| 11 | А091-6108920СБ | Винт | |
| 12 | А092-6108234 | Кнопка | |
| 13 | 277959 | Кольцо уплотнительное | |
| 14 | А092-6107195 | Кожух | |
| 16 | А092-6106522СБ | Панель | |
| 17 | А092-6101064 | Уголок | |
| 18 | А092-6106258СБ | Опора в сборе | |
| 19 | А092-6101065 | Кронштейн | |
| 20 | А092-6106292 | Пластина | |
| 22 | А091-6106017 | Ограничитель | |
| 24 | А092-6106504СБ | Привод дверного механизма передней двери | |
| 24 | А092-6106503СБ | Привод дверного механизма задней двери | |
| 26 | А092-6106223-01СБ | Рычаг в сборе | |
| 27 | А091-6106094СБ | Шарнир в сборе | |
| 28 | А091-6106298 | Кронштейн верхний | |
| 29 | А091-6106344 | Гайка | |
| 30 | А092-6106150СБ | Кронштейн с роликом в сборе | |
| 31 | А092-6106711 | Кронштейн | |
| 32 | А092-6106299 | Пластина | |
| 33 | А092-6106710 | Кожух | |
| 34 | А092-6106300-01СБ | Ось дверей в сборе | |
| 35 | А092-6107176СБ | Уплотнитель верхний | |
| 37 | А092-6107813 | Держатель уплотнителя | |
| 38 | А092-6107172СБ | Кожух в сборе | |
| 40 | 52523-6108380 | Упор | |
| 41 | А092-6106247-01 | Корпус | |
| 42 | А091-6106066 | Кольцо | |
| 44 | 5259-6106096 | Кольцо уплотнительное | |
| 45 | А091-6106018 | Гайка | |
| 46 | А091-6106239 | Опора нижняя | |
| 47 | А092-6107324 | Планка | |
| 48 | А091-6106383СБ | Кронштейн | |
| 49 | А091-6106384 | Крышка | |
| 50 | 52523-6108364 | Ось фиксатора | |
| 51 | А091-6107322 | Шторка | |
| 52 | А092-6106260 | Опора | |
| 53 | ШС20 | Подшипник ШС20 ГОСТ 3636-78 | |
| 54 | А091-6106216 | Кронштейн направляющего ролика | |
| 55 | 52523-6106221 | Шайба | |
| 56 | 52523-6106223 | Гайка специальная | |
| 57 | 52523-6106227 | Шайба | |
| 58 | А091-6106343 | Гайка | |
| 59 | А092-6106419 | Ось | |
| 60 | А091-6108148 | Втулка | |
| 61 | А091-6508550 | Палец | |
| 62 | 2705-П1.00.00.011 | Корпус | |
| 63 | 2705-П1.00.00.012-01 | Кнопка | |
| 64 | А092-6107192 | Профиль | |
| 66 | М8-6gх20.58.019 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 67 | М10-6gх35.58.019 | Болт М10-6gх35.58.019 ГОСТ 7798-80 | |
| 68 | М6-6gх20.56.019 | Винт М6-6gх20.56.019 ГОСТ 11738-84 | |
| 69 | М8-6gх25.56.019 | Винт М8-6gх25.56.019 ГОСТ 11738-84 | |
| 78 | М16-6Н.12.019 | Гайка М16-6Н.12.019 ГОСТ 5929-70 | |
| 81 | 6.01.016 | Шайба 6.01.016 ГОСТ 11738-84 | |
| 82 | 8.01.016 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 84 | 12.01.016 | Шайба 12.01.016 ГОСТ 11738-84 | |
| 85 | 16.01.016 | Шайба 16.01.016 ГОСТ 11738-84 | |
| 86 | 6.65Г.019 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 87 | 8.65Г.019 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 88 | 10.65Г.019 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 91 | 4х25 | Шплинт 4х25 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
