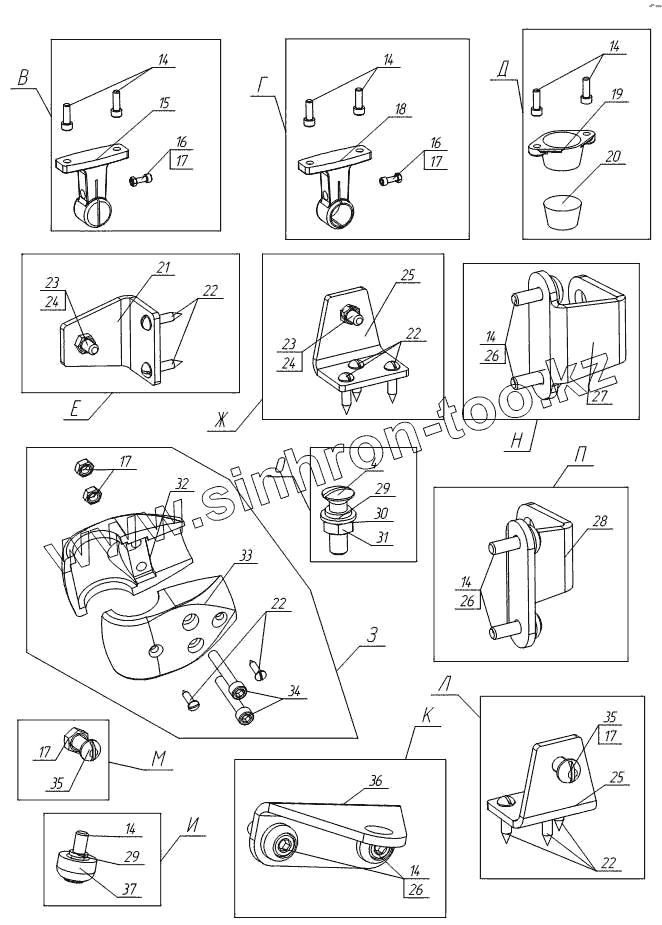

Каталог запасных частей к технике: Богдан А-092. Установка поручней
4
14
14
14
14
14
14
14
15
16
16
17
17
17
17
17
18
19
20
21
22
22
22
22
23
23
24
24
25
25
26
26
26
27
28
29
29
30
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | М8-6gх30.58.016 | Винт М8-6gх30.58.016 ГОСТ 17474-80 | |
| 14 | М8-6gх25.01.016 | Винт М8-6gх25.01.016 ГОСТ 11738-84 | |
| 15 | А091-8202747-10 | Кронштейн | |
| 16 | М6-6gх20.56.016 | Винт М6-6gх20.56.016 ГОСТ 11738-84 | |
| 17 | М6-6Н.5.016 | Гайка М6-6Н.5.016 ГОСТ 5915-70 | |
| 18 | А091-8202148-10 | Кронштейн | |
| 19 | 4202-8202129 | Фланец | |
| 20 | 42021-8202127-10 | Втулка | |
| 21 | А091-8202252 | Кронштейн | |
| 22 | М4х18.01.016 | Винт М4х18.01.016 ГОСТ 11651-80 | |
| 23 | Меtаlvis М5х20 | Винт Меtаlvis М5х20 с ПКГ с буртиком и крест. шлицем | |
| 24 | Гайка М5-6Н.5.016 | Гайка М5-6Н.5.016 ГОСТ 5915-70 | |
| 25 | А091-8202399 | Кронштейн | |
| 26 | А091-8202864 | Шайба | |
| 27 | А091-8202850 | Кронштейн | |
| 28 | А092-8202856 | Кронштейн | |
| 29 | 8 65Г | Шайба 8 65Г ГОСТ 6402-70 | |
| 30 | 8.01.016 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 31 | М8-6Н.5.016 | Гайка М8-6Н.5.016 ГОСТ 5915-70 | |
| 32 | 4207-8202157 | Накладка | |
| 33 | 4207-8202156 | Накладка | |
| 34 | М6-6gх40.56.016 | Винт М6-6gх40.56.016 ГОСТ 11738-84 | |
| 35 | М6-6gх20.56.016 | Винт М6-6gх20.56.016 ГОСТ 11738-84 | |
| 36 | А091-8202150 | Кронштейн | |
| 37 | А091-8202863 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
