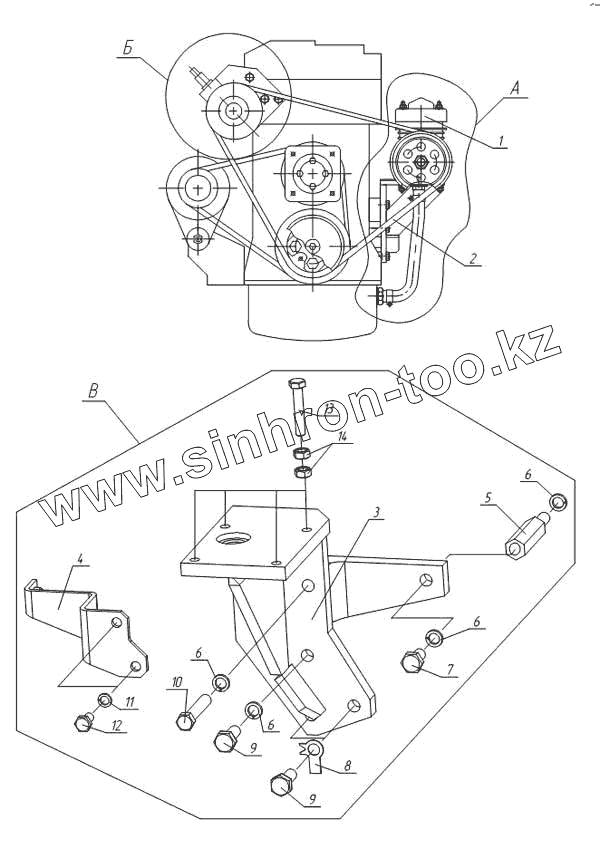

Каталог запасных частей к технике: Богдан А-092. Установка компрессора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

9

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А091-1010040		Компрессор "РОLМО"
2	1-14х13-1500		Ремень 1 кл. 1-14х13-1500 ГОСТ 5813-93
3	А092-3509200 СБ		Кронштейн
4	А092-1300100 СБ		Кронштейн
5	А092-3509018		Болт
6	10.65Г.019		Шайба 10.65Г.019 ГОСТ 6402-70
7	М10-6gх20.58.019		Болт М10-6gх20.58.019 ГОСТ 7798-70
8	А091-3509820		Шайба с лапкой
9	А091-3509900		Болт
10	А091-3509901		Болт
11	8.65Г.019		Шайба 8.65Г.019 ГОСТ 6402-70
12	М8-6gх16.58.019		Болт М8-6gх16.58.019 ГОСТ 7796-70
13	М8-6gх45.58.019		Болт М8-6gх45.58.019 ГОСТ 7798-70
14	М8-6Н.8.019		Гайка М8-6Н.8.019 ГОСТ 5915-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
