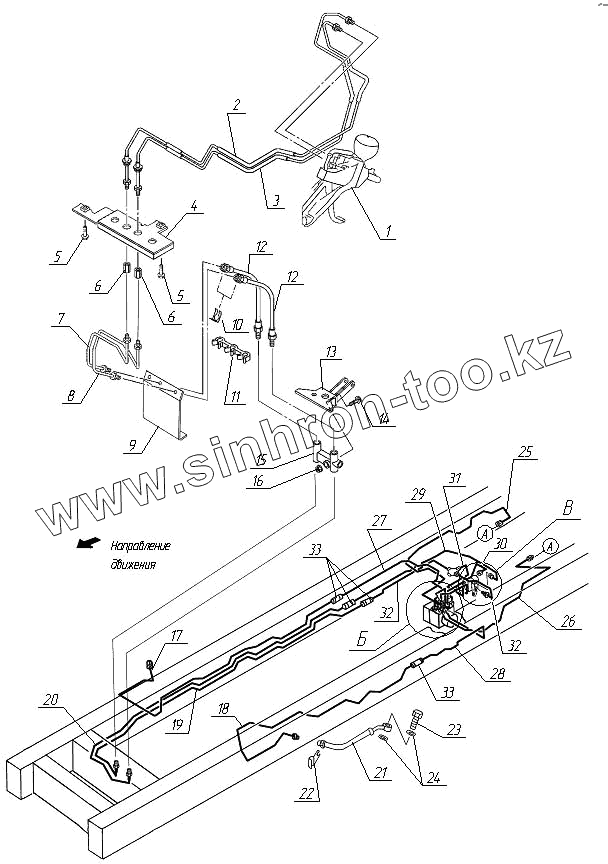

Каталог запасных частей к технике: Богдан А-092. Трубопроводы тормозной системы, антиблокировочная система
1
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8972092120 | Гидроусилитель тормозов в сборе | |
| 2 | 8971198300 | Трубка | |
| 3 | 8971198290 | Трубка | |
| 4 | 8971710183 | Кронштейн | |
| 5 | 286808250 | Болт | |
| 6 | 9092270050 | Муфта соединительная | |
| 7 | 8970730781 | Трубка | |
| 8 | 8970730761 | Трубка | |
| 9 | А091-5101758 СБ | Кронштейн тормозных трубок и трубок сцепления | |
| 10 | 8941670060 | Зажим | |
| 11 | 8970764710 | Зажим | |
| 12 | 8971710310 | Шланг гибкий | |
| 13 | А092-5101775 СБ | Кронштейн (заготовка 8971706320) | |
| 14 | 286806400 | Болт | |
| 15 | 8971399221 | Муфта соединительная двойная | |
| 16 | 911501060 | Гайка | |
| 17 | 8972894400 | Трубка правая | |
| 18 | 8973590510 | Трубка левая | |
| 19 | 8971850551 | Трубка | |
| 20 | 8971850562 | Трубка | |
| 21 | 8971828980 | Шланг гибкий передних тормозов | |
| 22 | 8941376620 | Фиксатор | |
| 23 | 5096750170 | Болт проходной | |
| 24 | 9095714100 | Прокладка | |
| 25 | 8972478782 | Трубка правая | |
| 26 | 8972478790 | Трубка левая | |
| 27 | 8972478860 | Трубка правая | |
| 28 | 8972478900 | Трубка левая | |
| 29 | 8972068012 | Трубка | |
| 30 | 8972478751 | Трубка | |
| 31 | 8972478740 | Трубка | |
| 32 | 8972068041 | Трубки с тройником в сборе | |
| 33 | 9092270050 | Муфта соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
