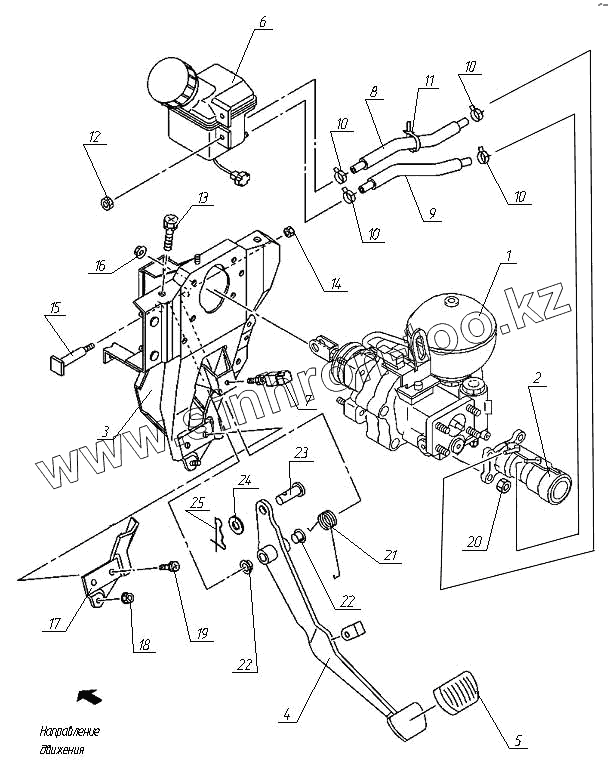

Каталог запасных частей к технике: Богдан А-092. Главный тормозной цилиндр, педаль тормоза
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8972092120 | Гидроусилитель тормозов в сборе | |
| 2 | 8972547710 | Главный тормозной цилиндр | |
| 3 | 8978969691 | Кронштейн педали | |
| 4 | 8978678723 | Педаль тормоза | |
| 5 | 8978534132 | Накладка | |
| 6 | 8971782451 | Бачок | |
| 7 | 8978551870 | Кнопка | |
| 8 | 8971295860 | Трубка | |
| 9 | 8971304400 | Трубка | |
| 10 | 8971304800 | Хомут | |
| 11 | 5097070301 | Стяжка | |
| 12 | 911501060 | Гайка | |
| 13 | 286910250 | Болт | |
| 14 | 1094400220 | Гайка | |
| 15 | 8978666670 | Болт | |
| 16 | 8942790500 | Гайка | |
| 17 | 8978570441 | Кронштейн | |
| 18 | 8970461270 | Гайка | |
| 19 | 8973131880 | Болт | |
| 20 | 8942790500 | Гайка | |
| 21 | 8978532121 | Пружина | |
| 22 | 8942385960 | Втулка | |
| 23 | 8944102760 | Штифт | |
| 24 | 9091605140 | Шайба | |
| 25 | 8942799120 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
