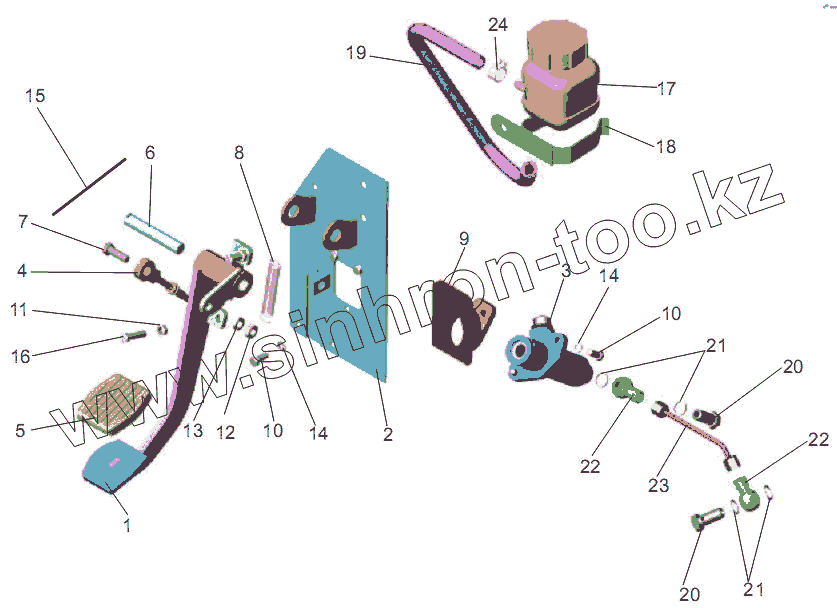

Каталог запасных частей к технике: АМАЗ МАЗ-256 (вариант). Установка привода сцепления
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6430-1602112 | Педаль сцепления | |
| 2 | 256-1602140 | Кронштейн | |
| 3 | 256-1602510/510-01 | Цилиндр | |
| 4 | 256000-1602568 | Толкатель | |
| 5 | 6430-1602029 | Подушка | |
| 6 | 6430-1602190 | Ось педали сцепления | |
| 7 | 500А-3507156-А | Ось рычага | |
| 8 | 500-3501037 | Пружина | |
| 9 | 6430-1602144 | Кронштейн | |
| 10 | 201456 | Болт М8-6gх20 | |
| 11 | 250510 | Гайка М8-6Н | |
| 12 | 250513 | Гайка М10-6Н | |
| 13 | 252136 | Шайба 10 ОТ | |
| 14 | 252155 | Шайба 8Л | |
| 15 | 258054 | Шплинт 4х32 | |
| 16 | 200263 | Болт М8-6gх35 | |
| 17 | 64221-1602560 | Бачок | |
| 18 | 64226-1602198 | Кронштейн | |
| 19 | 251050-1602032 | Рукав 6-14-1,6 | |
| 20 | 64226-1104518 | Переходник | |
| 21 | 64226-1104516 | Прокладка | |
| 22 | 64226-1104514-01 | Угольник поворотный | |
| 23 | 106-1602010 | Трубопровод | |
| 24 | DIN 3017-AL 8-12 W2-1 | Хомут червячный DIN 3017-AL 8-12 W2-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
